Gerenciamento de energia 2.2UH SMD Indutor de energia 2R2 2A Indutor de chip

1Descrição do produto

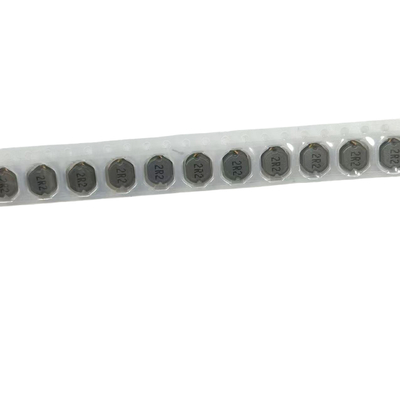

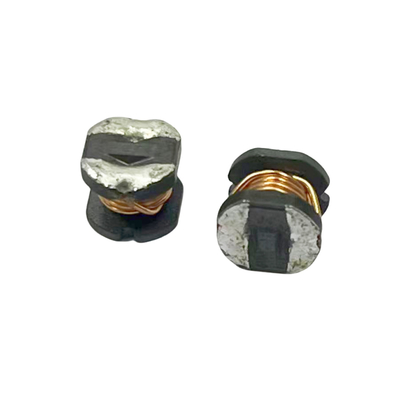

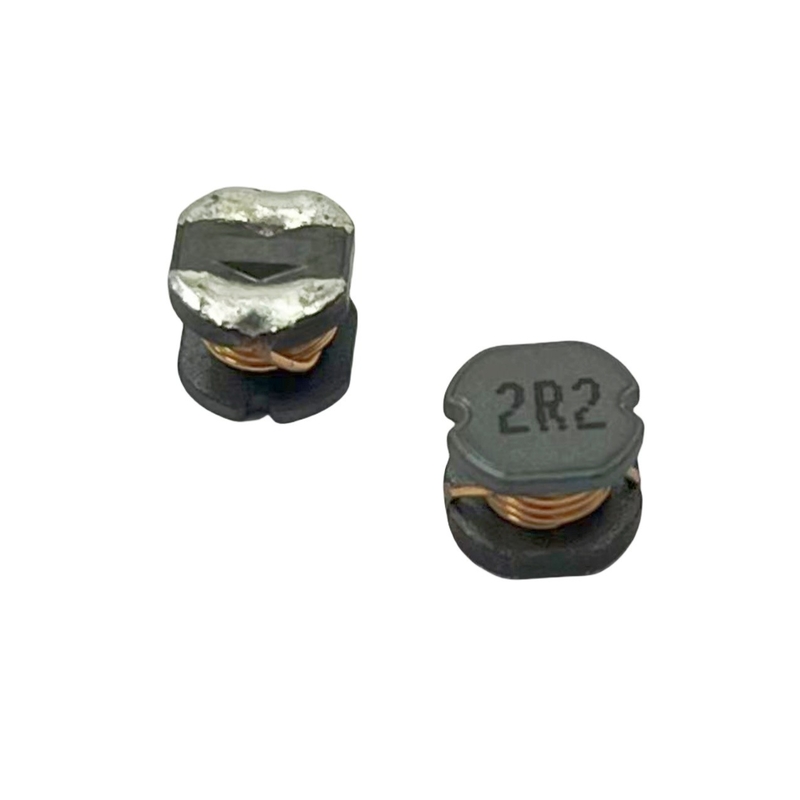

O inductor de energia SMD 2.2UH, também conhecido como 2R2, é um dispositivo de montagem superficial amplamente utilizado em eletrônicos modernos.Com uma indutividade de 2,2 microenries, é projetado para lidar com cargas elétricas significativas, com alguns modelos capazes de suportar correntes de até 2A ou até mais em certos casos.Seu formato compacto de SMD o torna ideal para layouts de placas de circuito impresso (PCB) de alta densidade, economizando espaço valioso em dispositivos como smartphones, tablets e outros eletrônicos portáteis.Este indutor possui uma baixa resistência de CC, o que ajuda a minimizar a perda de energia e melhorar a eficiência geral do circuito.Muitas versões são blindadas, reduzindo a interferência eletromagnética (EMI) e garantindo um funcionamento estável, especialmente em aplicações sensíveis ao ruído.Desempenha um papel crucial em circuitos de gestão de energia, tais como conversores DC-DC, onde ajuda a regular a corrente e a tensão,e também é útil na filtragem de ruído de alta frequência em vários sistemas electrónicos.

2.Princípio de funcionamento

Em circuitos diferentes, o Indutor de Potência SMD 2.2UH tem seu próprio fluxo de trabalho, o seguinte é uma introdução dos circuitos comuns DC - DC Buck, Boost e Filter:
1Circuito DC-DC Buck: quando o circuito é ligado, a tensão de entrada é aplicada em ambas as extremidades do indutor.o inductor será convertido em armazenamento de energia magnéticaQuando o interruptor é desligado, o fluxo magnético do inductor aumenta.A energia magnética armazenada no inductor é convertida em energia elétrica, gerando uma força electromotriz inversa, que é sobreposta à tensão de entrada para fornecer energia à carga, manter a continuidade da corrente,e fornecer a carga com uma tensão de saída mais baixa estável.

2. Circuito de impulso DC-DC: Durante a fase de comutação, a tensão de entrada é adicionada diretamente ao indutor, a corrente é aumentada continuamente e o indutor armazena energia magnética.No instante em que o interruptor é desligado, a força eletromotriz induzida gerada pelo indutor é sobreposta na mesma direção da tensão de entrada, e a tensão de saída é maior que a tensão de entrada.A energia magnética no inductor é liberada para fornecer energia para a carga para realizar a função de impulso, que eleva a tensão de entrada mais baixa para a tensão de saída mais elevada necessária.

3. Circuito de filtro: quando o sinal AC (incluindo sinal útil e ruído) entrada, para a parte ruído de alta frequência, o inductor apresenta uma grande impedância, dificultando a sua passagem,energia sonora no inductor em calor ou outras formas de consumo de energiaPara sinais úteis de baixa frequência, a impedância do indutor é relativamente pequena, permitindo que ela passe para o lado da carga.Indutores trabalham com condensadores e outros componentes para filtrar o sinal de entrada e saída um limpador, um sinal mais útil.
