ZXY3529 Permalloy Audio Transformer 150/600：10K Impedance Matching Step-Up

Nome da marca:	ZXY
Número do modelo:	ZXY3529
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	Caixa

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Descrição do produto

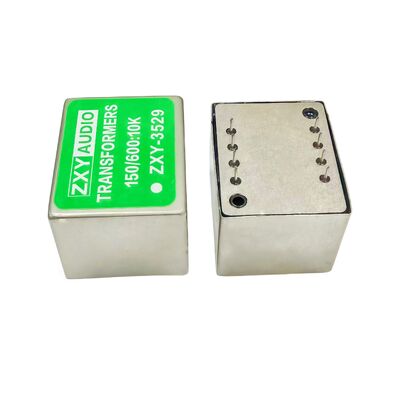

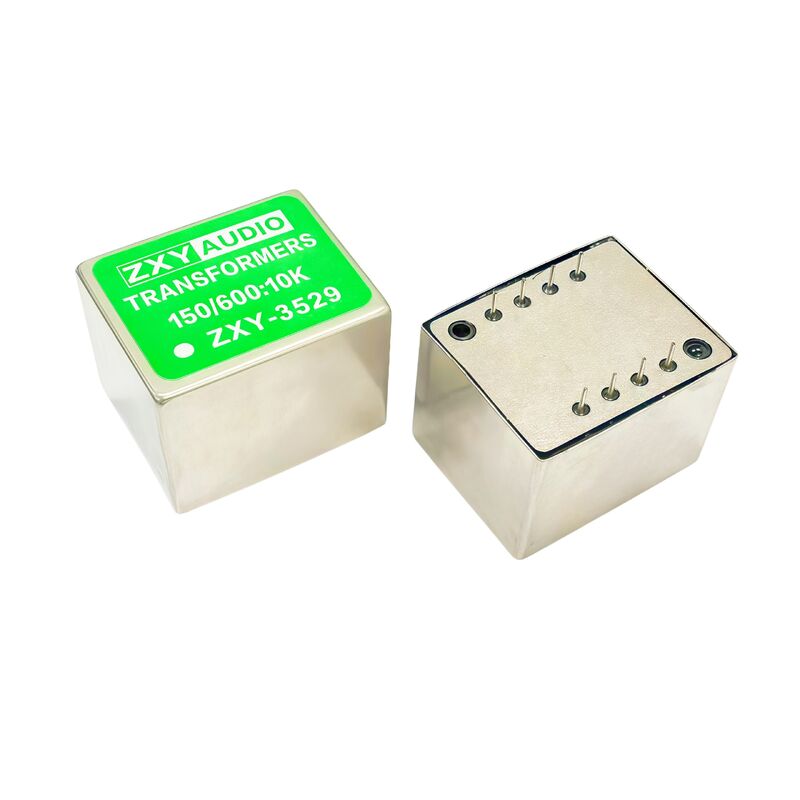

ZXY3529 Permalloy Audio Transformer 150/600:10K Impedance Matching Step-Up

1.Product Description

The ZXY3529 is a high-performance Permalloy core audio transformer designed by ZhiXiangYuan Electronics. Engineered specifically for impedance matching and step-up applications, this versatile component supports primary impedances of 150Ω or 600Ω and steps up to a 10KΩ secondary load.

Why Choose the ZXY3529?

High-Performance Core: Utilizing high magnetic permeability Permalloy material, this transformer ensures ultra-low distortion, minimal signal loss, and excellent low-frequency response, preserving the warmth and clarity of your audio.
Effective Noise Isolation: It provides galvanic isolation to break pesky ground loops, effectively eliminating 50/60Hz system hum and RF interference that plagues professional audio chains.
Professional Voltage Step-Up: Whether you need to match a legacy 150/600Ω microphone or line output to a modern 10K input stage, the ZXY3529 delivers a clean voltage gain without the need for active electronics.

Applications:

Broadcasting & Recording Studios: Ideal for interfacing vintage ribbon microphones (low impedance) with modern preamps.
Hi-Fi Audio Systems: Perfect for step-up conversion in phono preamps or passive volume controls.
Pro Audio Gear: Used in DI boxes, re-amplifiers, or to balance unbalanced signals across long cable runs.

2.Performance Characteristics

Parameter	Condition / Value
Primary Impedance	150Ω / 600Ω
Secondary Impedance	10KΩ
Core Material	Permalloy (High Magnetic Permeability)
Frequency Response	20Hz – 20kHz ±0.5dB
Insertion Loss	≤ 0.5dB
Distortion (THD+N)	< 0.05% @ 1kHz, +4dBu
Maximum Level	+15dBu @ 50Hz
Isolation Voltage	500Vrms
Shielding	Mu-metal / Electrostatic shield optional
Operating Temperature	-20°C to +85°C
Termination	PCB pins / Lead wires
Applications	Mic input matching, line isolation, step-up for ribbon mics, DI boxes, Hi-Fi phono stages

ZXY3529 Permalloy Audio Transformer 150/600：10K Impedance Matching Step-Up 0

ZXY3529 Permalloy Audio Transformer 150/600：10K Impedance Matching Step-Up 1

ZXY3529 Permalloy Audio Transformer 150/600：10K Impedance Matching Step-Up 2

ZXY3529 Permalloy Audio Transformer 150/600：10K Impedance Matching Step-Up 3
