ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED

Nome da marca:	ZXY
Número do modelo:	ZXY-ETD59
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	Caixa

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Descrição do produto

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED

1Descrição do produto

O transformador de alta frequência ETD59 é especialmente concebido para alimentação do condutor de iluminação LED, utilizando núcleo de ferrita de manganês-zinco de alto desempenho,com uma frequência de funcionamento de 20-500 kHz,, com uma eficiência de conversão de energia superior a 95% e perda de núcleo ultra-baixa, especialmente concebido para instalações de solda directa de pinos de PCB, com uma estrutura compacta, alta densidade de potência,e resistência de isolamento confiávelEste transformador pode suportar temperaturas de funcionamento que variam de -40 °C a +125 °C e foi submetido a rigorosos testes elétricos abrangentes para satisfazer os requisitos.Ele suporta parâmetros de enrolamento personalizadosPor favor, entre em contato com kath@zxycoil.com Personalize seus parâmetros! componentes magnéticos do núcleo Zhixiangyuan, com qualidade estável do lote e curto tempo de entrega de amostra,podem ser utilizadas para encomendas globais a granel

Caso de aplicação real: 800W LED de alta potência Industrial de luz de inundação para fábrica e iluminação externa do porto

O transformador de alta frequência ETD59 montado em PCB é integrado na placa de comando LED ressonante LLC de uma luz de inundação LED exterior de 800 W,amplamente utilizado para projetos de iluminação de parques industriais e portos marítimos exportados para o Sudeste Asiático e Europa.

Feedback da produção em massa

Esta solução completa de controladores foi enviada em massa para projetos de iluminação de grande escala no exterior.O transformador de alta frequência ETD59 reduz o tamanho total do condutor em 30% em comparação com os transformadores tradicionais de linha de frequência, com zero falhas de qualidade de massa durante a operação contínua de longo prazo, brilho constante e sem piscar de luz.

2Características de desempenho

Ponto	Especificações	Características e Aplicação
Modelo de produto	ETD59 Transformador de montagem de PCB de alta frequência	Dedicado a aplicações de alimentação do condutor de iluminação LED
Materiais essenciais	Núcleo de ferrita mole Mn-Zn	Baixa perda de núcleo em operação de alta frequência, permeabilidade magnética estável numa ampla gama de temperaturas
Faixa de frequência de funcionamento	20 kHz 500 kHz	Totalmente compatível com as principais topologias de circuito de direção LED, para a frente e para trás
Potência de saída nominal	400 W 2000 W	Ideal para iluminação LED de alta potência, iluminação de rua, iluminação de baía alta e iluminação industrial
Eficiência de conversão de energia	≥ 95%	Geração de calor ultra-baixa, simplifica muito o projeto térmico da fonte de alimentação do condutor
Tipo de montagem	Montador de pinos de PCB através de um buraco	Soldável direto no PCB do condutor, pegada compacta, totalmente compatível com montagem SMT automatizada
Intervalo de temperatura de funcionamento	-40°C a +125°C	Fornece um desempenho estável e fiável em ambientes exteriores de iluminação de alta/baixa temperatura
Voltagem de resistência dielétrica	≥ 3000VAC	Isolamento galvânico completo entre os enrolamentos primários e secundários, assegura o funcionamento seguro dos equipamentos de iluminação LED exteriores
Suporte de personalização	Totalmente personalizável	Adaptação flexível a diferentes projetos de driver LED, suporta voltas de enrolamento personalizadas, layout de pinos, valor de indutividade e estrutura de enrolamento
Norma de conformidade	Compatível com a RoHS	Cumprir todos os requisitos globais de proteção ambiental para a exportação transfronteiriça de produtos de iluminação
Densidade de potência	Alto	Reduz eficazmente o volume total da fonte de alimentação do condutor LED, em comparação com os transformadores tradicionais de frequência de linha

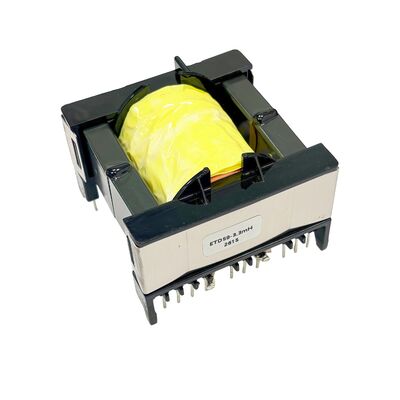

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED 0

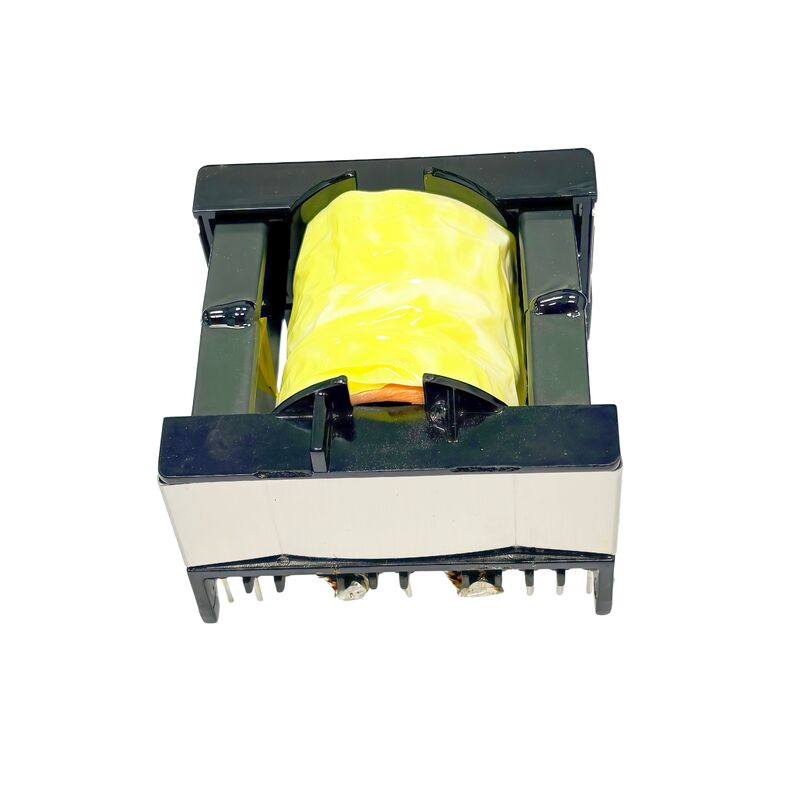

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED 1

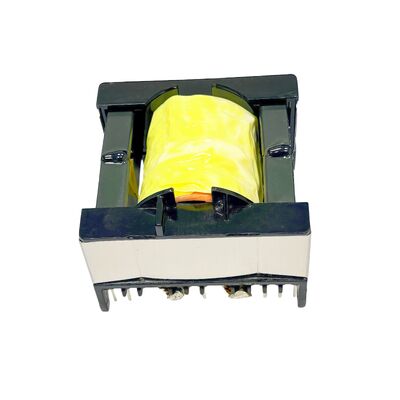

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED 2

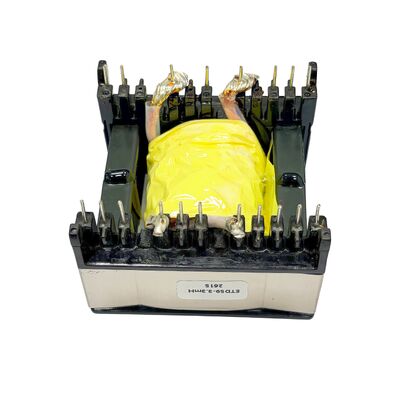

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED 3

ETD59 Transformador de alta frequência PCB Transformador elétrico para iluminação LED 4
