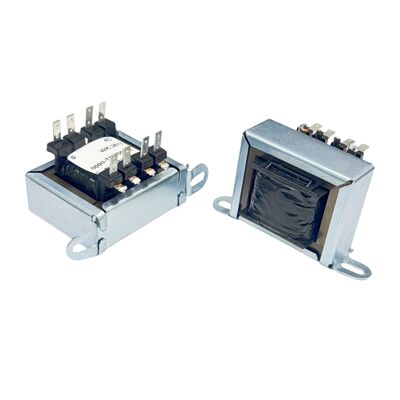

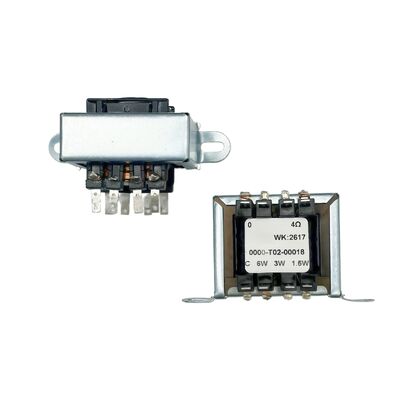

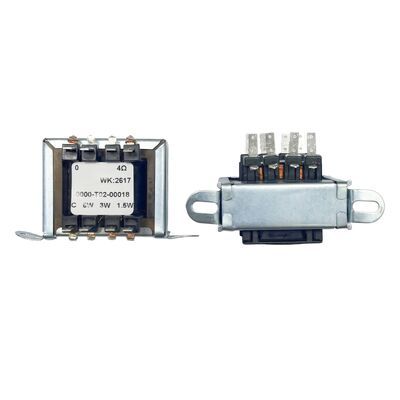

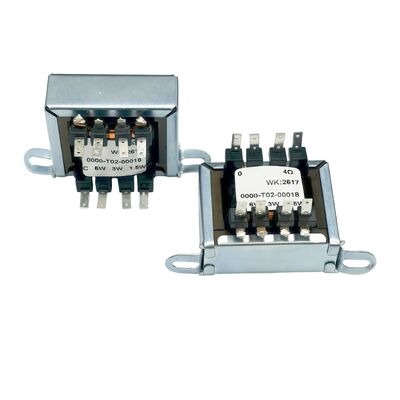

Transformador de Linha de Áudio 6W 3W 1.5W Instalação em Chassi Soldagem Fiação para Alto-falantes

1. Descrição do Produto

O mais novo produto da Zhixiangyuan, o transformador de linha de áudio (6W/3W/1.5W), é um componente passivo de casamento de impedância projetado especificamente para instalação em sistemas de alto-falantes. Ele permite que você escolha a potência nominal apropriada (1.5W, 3W ou 6W) para combinar com diferentes alto-falantes, garantindo transmissão eficiente de sinal e protegendo o amplificador contra impedância de carga incorreta. A instalação requer montagem em chassi (usando parafusos ou suportes), em seguida, soldar os fios primário e secundário aos terminais de entrada/saída e conectar o transformador entre o amplificador e o alto-falante, observando a polaridade correta e a configuração dos taps. Esta configuração é comumente usada em sistemas de distribuição de áudio com múltiplos taps (como linhas de 70V/100V) ou amplificadores valvulados antigos, proporcionando flexibilidade para controle de volume e casamento de impedância em múltiplos alto-falantes. Se você tiver alguma necessidade, entre em contato com kath@zxycoil.com. Faremos o nosso melhor para fornecer suporte técnico.

Exemplo de aplicação:

Para sistemas de música de fundo (como shoppings, restaurantes, escolas), é necessário instalar dezenas de alto-falantes de teto no teto, mas a distância entre o amplificador e os alto-falantes pode ser de várias centenas de metros.

Problema:

Conectar diretamente com um amplificador de potência comum (com impedância fixa de 4-16 Ω) resultará em perdas significativas durante a transmissão de longa distância, e o amplificador não consegue acionar simultaneamente tantos alto-falantes de baixa impedância (a impedância total será muito baixa, queimando o amplificador).

Solução:
O amplificador de potência emite um sinal de alta tensão de 100V (amplificador de potência de tensão constante).
Instale um transformador de 6W/3W/1.5W em cada alto-falante.

Fiação real:
Solde a extremidade de entrada (lado de alta tensão) do transformador à linha principal de 100V no teto.
Conecte o terminal de saída do transformador (lado de baixa resistência, como 4Ω/8Ω) à corneta.
Selecione o tap de potência de acordo com o volume desejado na área: apenas som de fundo é necessário no banheiro, escolha a engrenagem de 1.5W; o salão precisa ser um pouco mais alto, escolha a engrenagem de 3W ou 6W.

Efeito:Dezenas de alto-falantes foram conectados em paralelo na mesma linha sem interferir uns com os outros, e não há atenuação significativa durante a transmissão de longa distância.
