ETD34 Transformador vertical de alta frequência com isolamento de 4000 VAC e núcleo de ferrita para aplicações de comutação de energia

Nome da marca:	ZXY
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	CAIXA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

Transformador de alta frequência montado verticalmente

Transformador de potência de comutação de isolamento de 4000 VAC

Transformador de núcleo de ferrita ETD34

Descrição do produto

Transformador Vertical de Alta Frequência ETD34

Transformador de fonte de alimentação chaveada de alto desempenho com excelentes características de isolamento elétrico para aplicações industriais exigentes.

Visão Geral do Produto

O transformador de fonte de alimentação chaveada vertical de alta frequência ETD34 apresenta isolamento elétrico superior com enrolamentos primário e secundário projetados com camadas de isolamento precisas e espaçamento físico. Capaz de suportar testes de tensão de 3000VAC a 4000VAC, ele efetivamente previne falhas de alta tensão, protegendo os operadores contra riscos de choque elétrico.

Funções Principais

Conversão de Tensão e Transmissão de Potência: Utiliza acoplamento de núcleo magnético de alta frequência para transferência eficiente de energia entre as bobinas primária e secundária, convertendo a tensão DC de entrada nas tensões de saída necessárias.
Isolamento Elétrico e Proteção de Segurança: Fornece isolamento físico e elétrico entre os lados primário (alta tensão) e secundário (baixa tensão), garantindo a segurança do usuário e cortando caminhos de propagação de ruído de modo comum.
Armazenamento de Energia e Regulação: Funciona como transformador e indutor de armazenamento de energia em topologias flyback, armazenando energia magnética durante a condução e liberando-a para a carga secundária durante os períodos de desligamento do tubo de comutação.

Características de Desempenho

Categoria de Recurso	Característica de Desempenho	Valor Típico / Descrição
Desempenho Elétrico	Alta Frequência de Operação	Operação de 20 kHz a 500 kHz para alta densidade de potência e tamanho reduzido de componentes
Desempenho Elétrico	Eficiência de Conversão	O formato do núcleo ETD reduz as perdas de cobre e núcleo, alcançando eficiência de >85%-90%
Desempenho Elétrico	Faixa de Manuseio de Potência	15W a 150W+ dependendo da topologia do circuito (Flyback, Forward, LLC)
Segurança e Isolamento	Alta Tensão de Suporte	Classificação de isolamento primário para secundário de 3000VAC a 4000VAC
Segurança e Isolamento	Grau de Isolamento	Atende aos padrões UL, CE com camadas de isolamento reforçadas
Magnético e Térmico	Baixa Perda de Núcleo	Materiais de ferrite (PC40, PC44) minimizam perdas por histerese e correntes parasitas
Magnético e Térmico	Baixa Indutância de Fuga	Estrutura da bobina e técnicas de enrolamento controlam a indutância de fuga
Magnético e Térmico	Faixa de Temperatura de Operação	Operação estável de -40°C a +125°C em ambientes hostis
Mecânico	Montagem Vertical	Economiza espaço na PCB e facilita melhor dissipação de calor
Mecânico	Blindagem Magnética	Design de núcleo fechado ETD reduz a Interferência Eletromagnética (EMI)

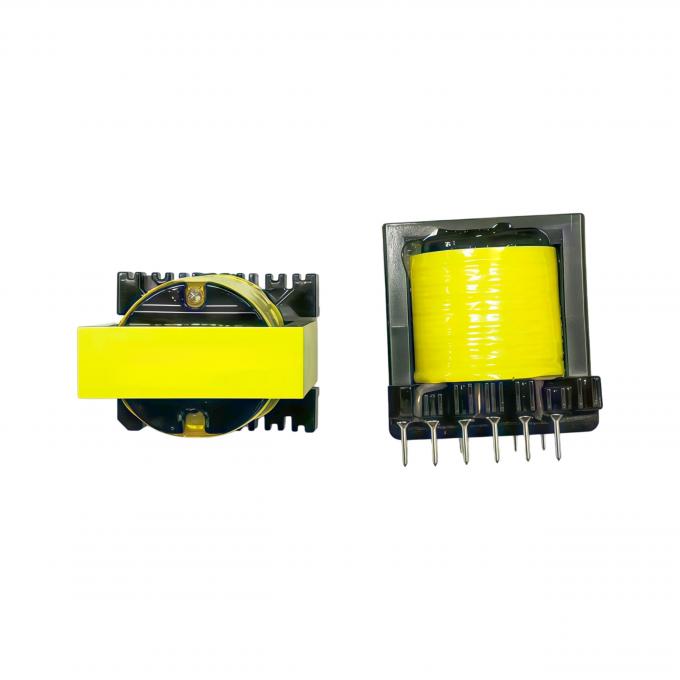

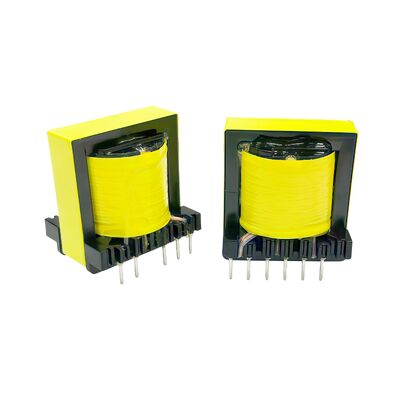

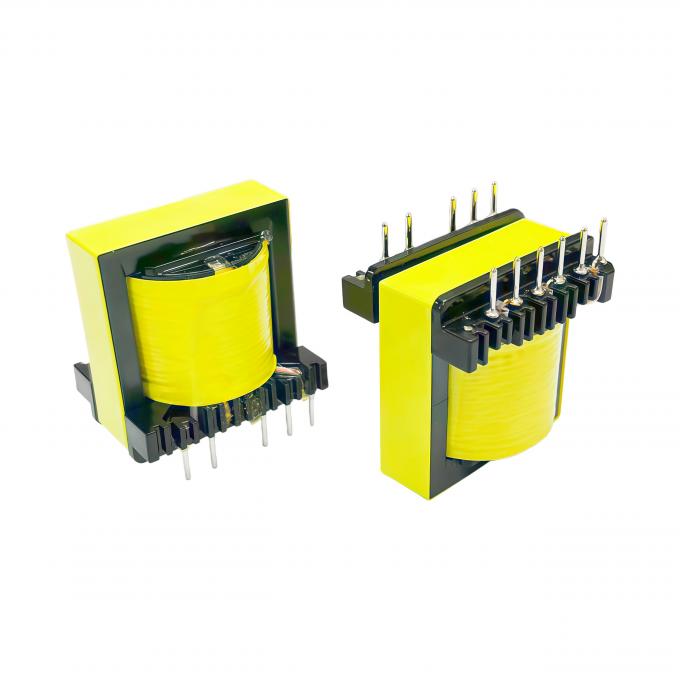

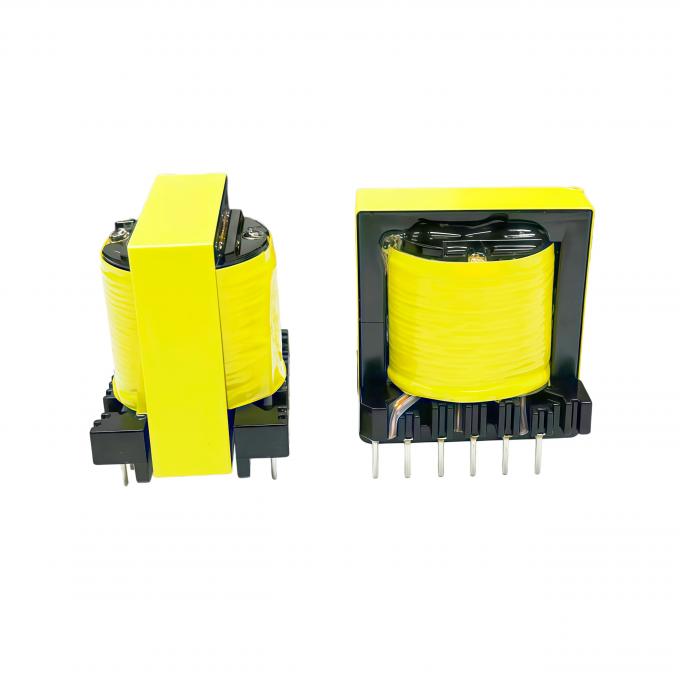

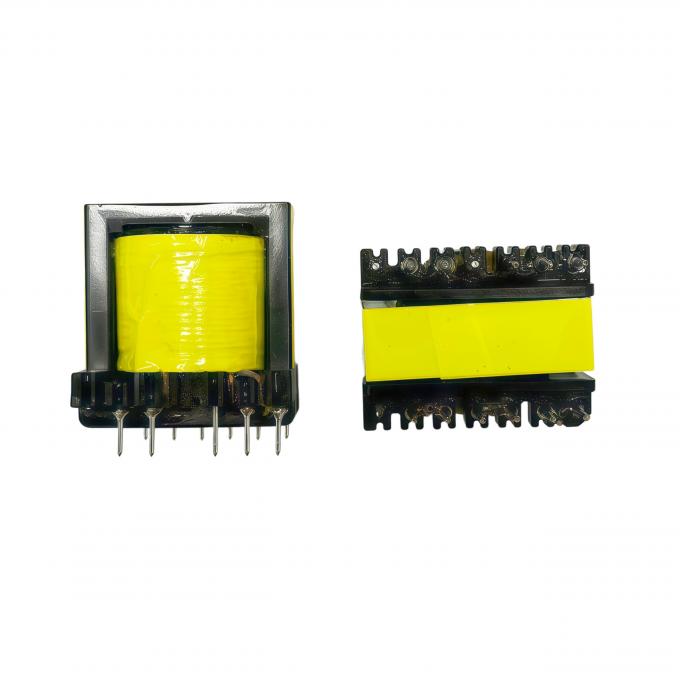

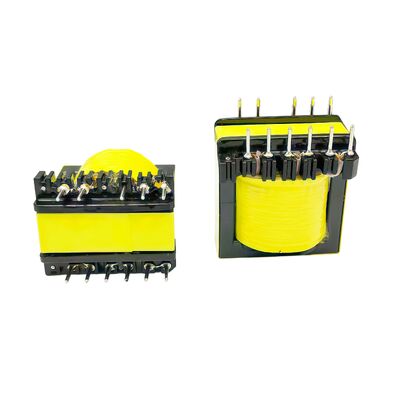

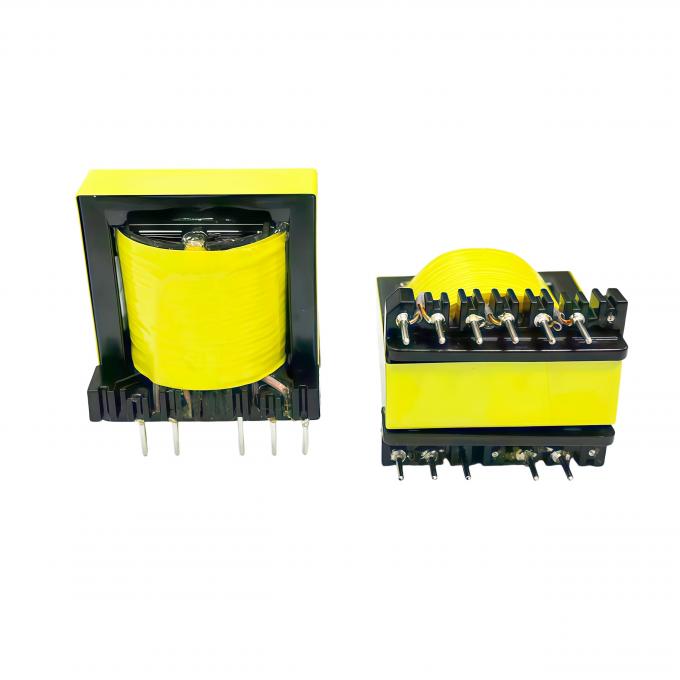

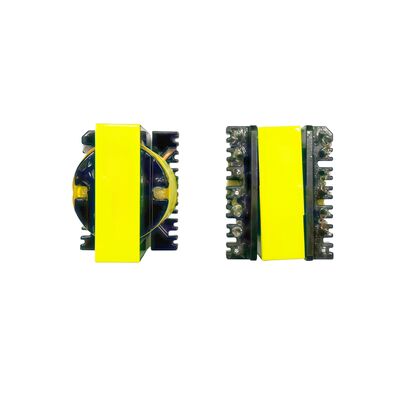

Imagens do Produto
