Transformador de Alta Frequência Série PQ para Carregamento Rápido com Alta Densidade de Potência e Alta Eficiência de Conversão

Nome da marca:	ZXY
Número do modelo:	ZXY-PQ
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	CAIXA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Habilidade da fonte:

3-4 semanas

Destacar:

Transformador Série PQ de alta densidade de potência

Transformador de alta frequência de carregamento rápido

Transformador de potência de alta eficiência de conversão

Descrição do produto

Transformador de pilhas de carregamento para veículos de energia nova da série PQ

O transformador da série PQ é uma solução de alta frequência e alta densidade de potência projetada especificamente para pilhas de carregamento de veículos de nova energia (NEV) e carregadores de bordo (OBC).Utilizando a geometria do núcleo PQ avançada, este transformador é otimizado para módulos de carregamento rápido que variam de 20 kW a 240 kW+.,e elevada eficiência de conversão.

Principais vantagens

Energia do núcleo de carregamento ultra rápido:Especificamente concebidos para módulos de carregamento de alta potência, melhorando a eficiência de conversão de energia (até 98% ou mais), reduzindo o desperdício térmico e permitindo uma carga mais rápida,operação de estações de carregamento mais eficientes em termos energéticos.
Design compacto, alta densidade de energia:A geometria única do núcleo magnético PQ permite uma maior indutividade e transmissão de potência em espaço limitado, facilitando a miniaturização e o peso leve do equipamento para os fabricantes de pilhas de carregamento.
Proteção múltipla e estabilidade:Excelente capacidade anti-saturação e desempenho de blindagem eletromagnética garantem uma saída estável em ambientes complexos da rede de energia sem interferência de ruído, salvaguardando a segurança do carregamento.
Compatibilidade multiprotocolo:Adaptação flexível a várias estruturas de topologia (resonância LLC, igualdade de deslocamento total da ponte), proporcionando uma compatibilidade perfeita tanto para veículos de baixa tensão como para futuros veículos de plataforma de alta tensão.

Características de desempenho

Características	Característica de desempenho	Benefício técnico
Materiais essenciais	Material de ferrita Mn-Zn de baixa perda	Reduz as perdas de núcleo em altas frequências, melhorando a eficiência energética global
Faixa de frequência	20 kHz a 200 kHz (personalizável)	Permite a operação de alta frequência, reduzindo o tamanho e o peso do transformador
Densidade de potência	Geometria do núcleo PQ compacto	Otimiza a utilização do espaço no módulo de carregamento
Temperatura de funcionamento	Sistema de isolamento de classe B/Classe H (130°C - 180°C)	Assegura um desempenho fiável em funcionamento contínuo a carga total
Força dielétrica	Alta tensão de isolamento (normalmente 3000VAC - 4000VAC)	Fornece isolamento de segurança elétrica robusta entre primário e secundário
Tecnologia de enrolamento	Fios de Litz de precisão multicanais ou folhas de cobre	Minimiza o efeito de pele e as perdas de efeito de proximidade em altas frequências
Eficiência	Até 98% (dependendo dos parâmetros de projeto)	Reduz o desperdício de energia e reduz os requisitos de arrefecimento
Indutividade de fuga	Indutância de baixa fuga controlada	Essenciais para topologias de comutação suave (por exemplo, conversores de ressonância LLC)
Gestão térmica	Otimizado layout de enrolamento e design do núcleo	Assegura uma distribuição uniforme do calor, aumentando a fiabilidade a longo prazo
Personalização	Relação de rotação, indutividade e estilo de montagem ajustáveis	Adaptável a vários níveis de potência (20kW - 240kW+) e topologias de circuitos

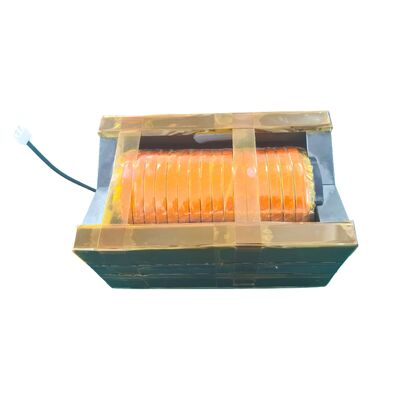

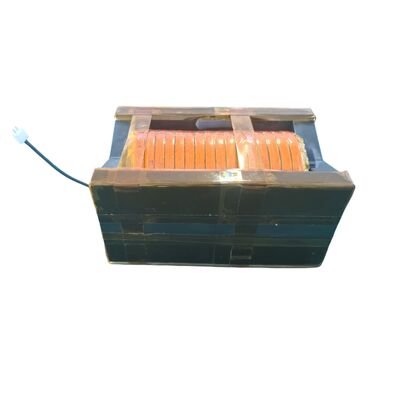

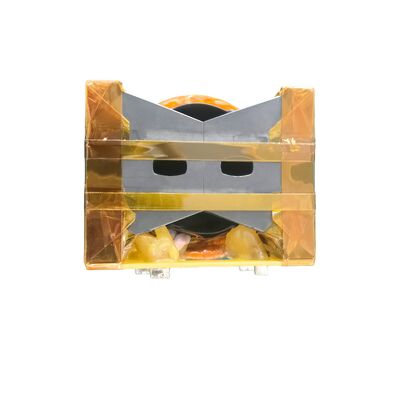

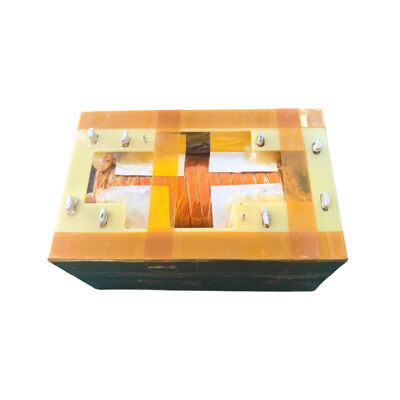

Imagens do produto
