Transformador de Alta Potência e Alta Frequência para Nova Energia Série PQ com Capacidade de 6kW para Carregamento de Veículos Elétricos

Nome da marca:	ZXY
Número do modelo:	ZXY-PQ
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	CAIXA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

Transformador de alta frequência e alta potência

Transformador de energia nova energia

Transformador Série PQ de 6kW

Descrição do produto

Série PQ Novo Transformador de Alta Potência de Energia Carregando Transformador de Alta Frequência

O transformador de alta frequência de carregamento de alta potência de nova energia da série PQ é um componente magnético de alto desempenho especificamente concebido para carregadores de bordo de veículos elétricos (OBC),Estações de carregamento, e fontes de alimentação industriais de alta potência, com geometria de núcleo magnético PQ otimizada que combina grande área de janela com alta área de secção transversal do núcleo magnético,Esta série oferece uma poderosa capacidade de processamento de energia em um fator de forma compacto.

Principais vantagens

Faixa de potência de 50W a 6kW+ com conceção de tamanho compacto
Materiais de ferrite com baixas perdas (PC44, 3C95, N87) para operação estável de alta frequência
Faixa de frequência de funcionamento: 20 kHz a 500 kHz
Eficiência de conversão superior a 95%
Estrutura compacta com baixa fuga magnética e forte desempenho anti-interferência
Suporta várias topologias, incluindo flyback, forward, ressonância LLC e ponte completa
Relação de voltas de enrolamento, nível de isolamento (B/F/H) e configuração de pinos personalizáveis
Alta densidade de potência com excelente gestão térmica
Isolamento de segurança fiável com tensão resistente até 3,75 kV-4 kV

Aplicações

Este transformador serve como um componente central nos carregadores de veículos elétricos (OBC), estações de carregamento rápido de CC e conversores DC-DC auxiliares.É amplamente utilizado em sistemas de energia renovável, incluindo inversores fotovoltaicosAs aplicações industriais incluem estações de base de comunicação, fontes de alimentação ininterrupta (UPS), fontes de alimentação de servidores,Equipamento de controlo industrial, sistemas de energia auxiliar de transporte ferroviário, dispositivos de rede inteligente e eletrónica de consumo de ponta, como carregadores rápidos para ferramentas eléctricas e drones.

Características de desempenho

Característica de desempenho	Especificação / Detalhes
Materiais essenciais	Materiais de ferrite de baixa perda (por exemplo, PC44, 3C94, N87, N67)
Frequência de funcionamento	20 kHz a 500 kHz (típico)
Faixa de potência de saída	0.5 VA até 6 kW+ dependendo do tamanho do núcleo (por exemplo, PQ20: 50W máximo; PQ35/35: 350W; PQ50: 1000W+)
Eficiência	Até 95% a 99%
Temperatura de funcionamento	-40°C a +125°C (típico); alguns modelos até +180°C
Temperatura de armazenamento	-40°C a +100°C (típico)
Resistência dielétrica (hipot)	1.5 kV a 4,0 kV AC, consoante os requisitos de isolamento
Resistência ao isolamento	100 MΩ min. a DC500V
Indutividade Tolerância	Normalmente ± 8% a ± 10% a 1 kHz/0,25 V ou 1 kHz/1 V
Resistência de corrente contínua (DCR)	De 4 mΩ a 780 mΩ (variam consoante o enrolamento e o modelo)
Indutividade de fuga	Normalmente de 4,0 μH Max. a 6,0 μH Max.
Geometria do núcleo	Forma PQ otimizada para alta densidade de potência, baixo fluxo de vazamento e bom desempenho térmico

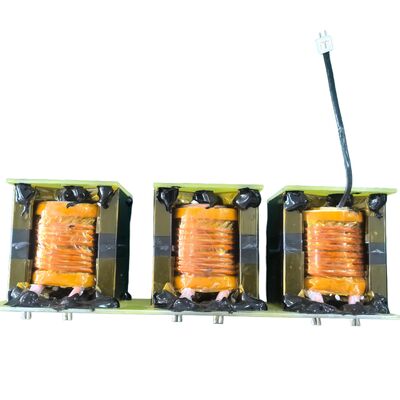

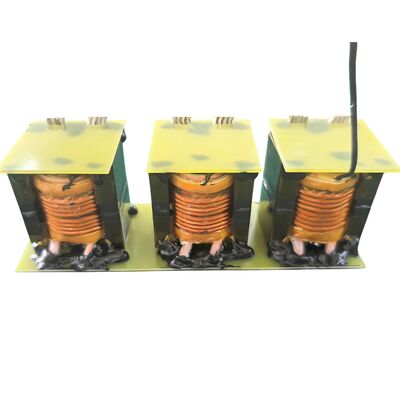

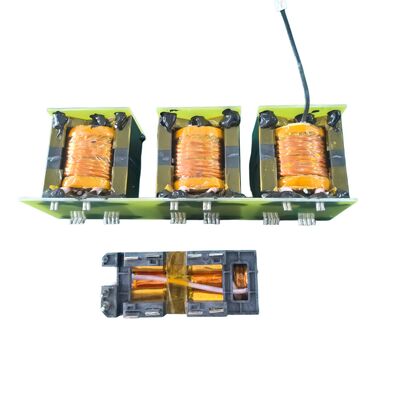

Imagens do produto
