Recarga de veículos elétricos de alta potência de alta frequência de nova energia da série PQ

Nome da marca:	ZXY
Número do modelo:	ZXY-PQ
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	CAIXA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

Transformador de alta frequência e alta potência

Transformador de energia nova energia

Transformador Série PQ de 6kW

Descrição do produto

Transformador de Alta Frequência para Carregamento de Alta Potência de Nova Energia Série PQ

O transformador de alta frequência para carregamento de alta potência de nova energia série PQ é um componente magnético de alto desempenho projetado especificamente para carregadores de bordo de veículos elétricos (OBCs), estações de carregamento e fontes de alimentação industriais de alta potência. Apresentando uma geometria otimizada de núcleo magnético PQ que combina uma grande área de janela com uma alta área de seção transversal do núcleo magnético, esta série oferece uma poderosa capacidade de processamento de energia em um formato compacto.

Vantagens Principais

Faixa de potência de 50W a 6kW+ com design de tamanho compacto
Materiais de ferrite de baixa perda (PC44, 3C95, N87) para operação estável de alta frequência
Faixa de frequência de operação: 20kHz a 500kHz
Eficiência de conversão superior a 95%
Estrutura compacta com baixa fuga magnética e forte desempenho anti-interferência
Suporta múltiplas topologias, incluindo flyback, forward, ressonância LLC e ponte completa
Relação de espiras de enrolamento personalizável, nível de isolamento (B/F/H) e configuração de pinos
Alta densidade de potência com excelente gerenciamento térmico
Isolamento de segurança confiável com tensão de suportabilidade de até 3,75kV-4kV

Aplicações

Este transformador serve como um componente central em carregadores de bordo de veículos elétricos (OBC), estações de carregamento rápido DC e conversores DC-DC auxiliares. É amplamente utilizado em sistemas de energia renovável, incluindo inversores fotovoltaicos, conversores de energia eólica e sistemas de armazenamento de energia. Aplicações industriais abrangem estações base de comunicação, fontes de alimentação ininterruptas (UPS), fontes de alimentação de servidor, equipamentos de controle industrial, sistemas de alimentação auxiliar para trânsito ferroviário, dispositivos de rede inteligente e eletrônicos de consumo de ponta, como carregadores rápidos para ferramentas elétricas e drones.

Características de Desempenho

Característica de Desempenho	Especificação / Detalhes
Material do Núcleo	Materiais de ferrite de baixa perda (por exemplo, PC44, 3C94, N87, N67)
Frequência de Operação	20 kHz a 500 kHz (típico)
Faixa de Potência de Saída	0,5 VA até 6 kW+, dependendo do tamanho do núcleo (por exemplo, PQ20: 50W máx.; PQ35/35: 350W; PQ50: 1000W+)
Eficiência	Até 95% a 99%
Temperatura de Operação	-40°C a +125°C (típico); alguns modelos até +180°C
Temperatura de Armazenamento	-40°C a +100°C (típico)
Rigidez Dielétrica (Hipot)	1,5 kV a 4,0 kV AC, dependendo dos requisitos de isolamento
Resistência de Isolamento	100 MΩ min. em DC500V
Tolerância de Indutância	Tipicamente ±8% a ±10% a 1 kHz/0,25V ou 1 kHz/1V
Resistência DC (DCR)	Tão baixo quanto 4 mΩ a 780 mΩ (varia por enrolamento e modelo)
Indutância de Fuga	Tipicamente 4,0 μH Máx. a 6,0 μH Máx.
Geometria do Núcleo	Formato PQ otimizado para alta densidade de potência, baixo fluxo de fuga e bom desempenho térmico

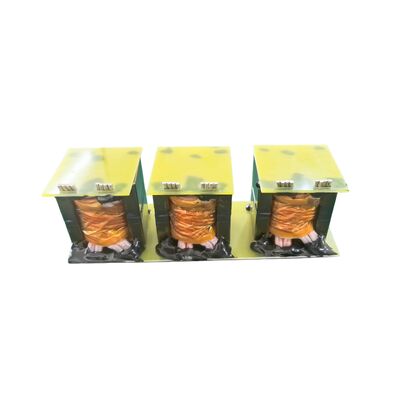

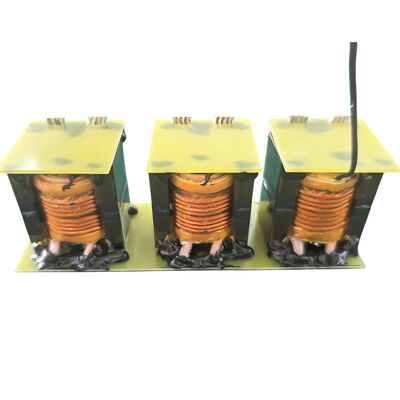

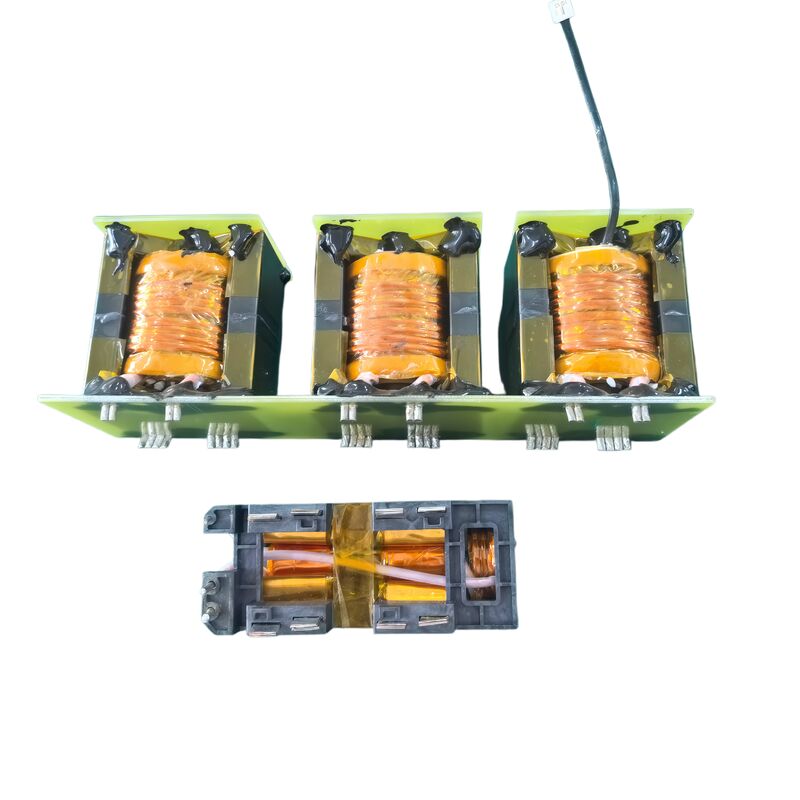

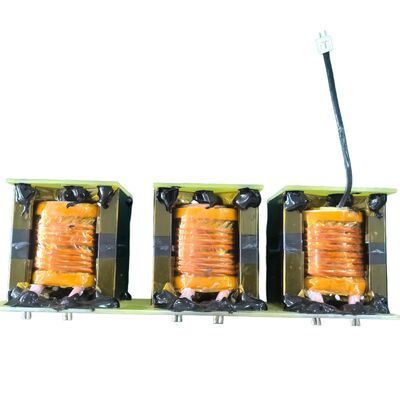

Imagens do Produto
