UU10.5 Filtro de modo comum vertical EMI Estrangulação de potência com alta permeabilidade

Nome da marca:	ZXY
Número do modelo:	UU10.5
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	3-4 semanas

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

Filtro de modo comum de empacotamento vertical de plug-ins

Choque de energia EMI de passo de 10 mm * 13 mm

Indutor de modo comum com núcleo de ferrite de alta permeabilidade

Descrição do produto

UU10.5 Série de Filtros de Modo Comum Verticais

Filtro de modo comum de bobina de choque de elétrons vertical, filtro de modo comum de fonte de alimentação EMI, espaçamento entre pinos do filtro de 10 x 13 mm, projetado para suprimir interferências eletromagnéticas de modo comum em linhas de alimentação e de sinal.

Visão Geral do Produto

O filtro de modo comum vertical da série UU10.5 usa um núcleo de ferrite de alta permeabilidade e um design de caminho magnético fechado. Com um invólucro de inserção vertical e um espaçamento preciso entre pinos de 10 mm x 13 mm, garante compatibilidade com o layout do PCB. O design de bobina de camada única de duas seções reduz a capacitância parasita, fornecendo assim alta impedância e excelente desempenho de supressão de ruído em altas frequências.

Principais Funções

Supressão de Interferência Eletromagnética de Modo Comum:Suprime efetivamente a corrente de interferência de modo comum, permitindo que sinais diferenciais passem sem atenuação.
Filtro de Ruído de Alta Frequência:Mantém alta impedância em faixas de alta frequência, alcançando excelente supressão de ruído de alta frequência.
Isolamento e Proteção de Circuito:Blindagem entre fontes de alimentação e redes de energia, evitando a propagação bidirecional de ruído.
Melhora a Estabilidade do Sistema:O design de caminho magnético fechado reduz o vazamento magnético, melhorando a resistência a surtos.
Conformidade EMC:Ajuda os produtos eletrônicos a atender aos padrões de compatibilidade eletromagnética CCC, UL, CE e outros.

Características de Desempenho

Categoria de Função	Características de Desempenho	Valor/Descrição do Modelo
Núcleo e Parâmetros Elétricos	Material do Núcleo	Núcleo de Ferrite de Alta Permeabilidade
Núcleo e Parâmetros Elétricos	Número de Voltas	2
Núcleo e Parâmetros Elétricos	Faixa de Indutância	0,6 mH a 50 mH (Frequência de Teste: 1 kHz)
Núcleo e Parâmetros Elétricos	Resistência DC (DCR)	0,2 Ω a 3 Ω (Dependendo do valor da indutância)
Núcleo e Parâmetros Elétricos	Corrente Nominal	0,3 A a 2,0 A (Inversamente proporcional à indutância)
Núcleo e Parâmetros Elétricos	Desempenho de Alta Frequência	Possui alta impedância dentro da faixa de frequência aplicável; possui alta frequência de ressonância auto-oscilante
Mecânica e Estrutura	Tipo de Montagem	Through Hole (DIP)
Mecânica e Estrutura	Espaçamento Padrão	10 mm x 13 mm (Espaçamento entre pinos)
Mecânica e Estrutura	Embalagem/Caixa	Vertical, DIP-4P
Mecânica e Estrutura	Estrutura de Enrolamento	Adota uma estrutura de bobina de camada única de duas seções para reduzir a capacitância parasita
Mecânica e Estrutura	Design	Caminho magnético fechado para reduzir o vazamento magnético
Ambiente e Segurança	Temperatura de Operação	-40°C a +125°C
Ambiente e Segurança	Resistência de Isolamento	Mínimo 100 MΩ
Ambiente e Segurança	Tensão de Resistência	Tensão entre enrolamentos: ≥ 1,5 kV AC; 1000 V AC/0,8 mA
Ambiente e Segurança	Conformidade	RoHS, REACH

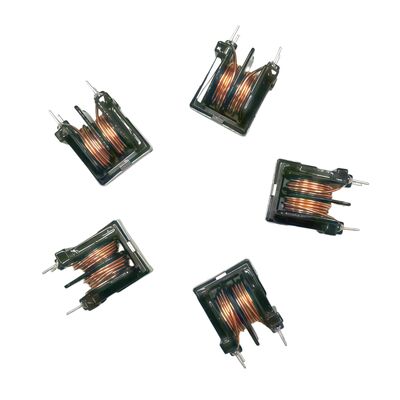

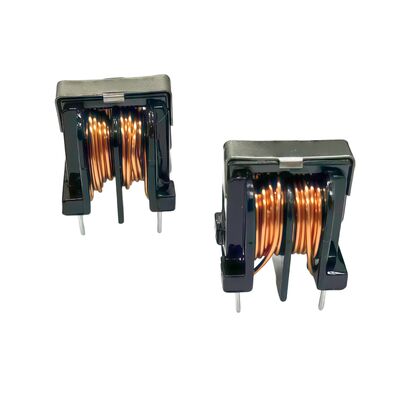

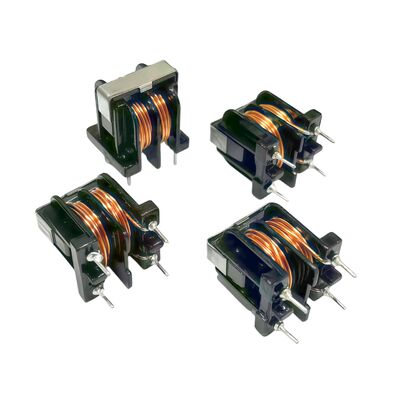

Imagem do Produto
