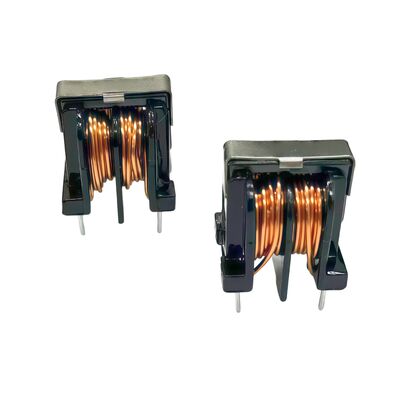

UU10.5 UU Series Filtro de Modo Comum Vertical Bobina de Potência EMI com Passo de 10mm * 13mm e Núcleo de Ferrite de Alta Permeabilidade

Nome da marca:	ZXY
Número do modelo:	UU10.5
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	3-4 semanas

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

Filtro de modo comum de empacotamento vertical de plug-ins

Choque de energia EMI de passo de 10 mm * 13 mm

Indutor de modo comum com núcleo de ferrite de alta permeabilidade

Descrição do produto

Filtros de Linha de Modo Comum Verticais da Série UU10.5 UU

Filtros de linha de modo comum eletrônicos verticais tipo bobina de potência para supressão de interferência eletromagnética, com passo de 10 x 13mm, projetados para suprimir interferência eletromagnética de modo comum em linhas de energia e sinal.

Visão Geral do Produto

O filtro de modo comum vertical da série UU10.5 apresenta um núcleo de ferrite de alta permeabilidade com design de circuito magnético fechado. Com embalagem vertical plug-in e espaçamento preciso de pinos de 10mm x 13mm, garante compatibilidade precisa com o layout da PCB. O enrolamento de duas seções com design de bobina de camada única reduz a capacitância parasita, proporcionando alta impedância e excelente supressão de ruído em altas frequências.

Funções Principais

Supressão de EMI de Modo Comum: Bloqueia efetivamente correntes de interferência de modo comum, permitindo que sinais diferenciais passem sem atenuação
Filtragem de Ruído de Alta Frequência: Mantém alta impedância em faixas de frequência mais altas para supressão superior de ruído de alta frequência
Isolamento e Proteção de Circuito: Atua como barreira entre o equipamento e a rede de energia, impedindo a transmissão de ruído em ambas as direções
Estabilidade Aprimorada do Sistema: O design de circuito magnético fechado reduz o vazamento magnético e melhora a resistência ao impacto
Conformidade EMC: Ajuda produtos eletrônicos a atenderem aos padrões de compatibilidade eletromagnética CCC, UL, CE e outros

Características de Desempenho

Categoria de Recurso	Característica de Desempenho	Valor Típico / Descrição
Núcleo e Elétrica	Material do Núcleo	Ferrite de alta permeabilidade
Núcleo e Elétrica	Número de Linhas	2
Núcleo e Elétrica	Faixa de Indutância	0,6 mH a 50 mH (Frequência de Teste: 1kHz)
Núcleo e Elétrica	Resistência DC (DCR)	0,2Ω a 3Ω (dependendo da indutância)
Núcleo e Elétrica	Corrente Nominal	0,3A a 2,0A (inversamente relacionado à indutância)
Núcleo e Elétrica	Desempenho de Alta Frequência	Alta impedância em frequências aplicáveis; Alta frequência de auto-ressonância
Mecânica e Estrutural	Tipo de Montagem	Through Hole (DIP)
Mecânica e Estrutural	Tamanho Padrão do Passo	10mm x 13mm (espaçamento entre pinos)
Mecânica e Estrutural	Pacote / Caixa	Vertical, DIP-4P
Mecânica e Estrutural	Estrutura de Enrolamento	Bobina de duas seções com bobina de camada única para reduzir a capacitância parasita
Mecânica e Estrutural	Design	Circuito magnético fechado para reduzir o fluxo de dispersão
Ambiental e Segurança	Temperatura de Operação	-40°C a +125°C
Ambiental e Segurança	Resistência de Isolamento	100MΩ Mínimo
Ambiental e Segurança	Tensão de Suporte	Enrolamento para Enrolamento: ≥1,5 KVAC; 1000 VAC / 0,8 KV
Ambiental e Segurança	Conformidade	RoHS, REACH

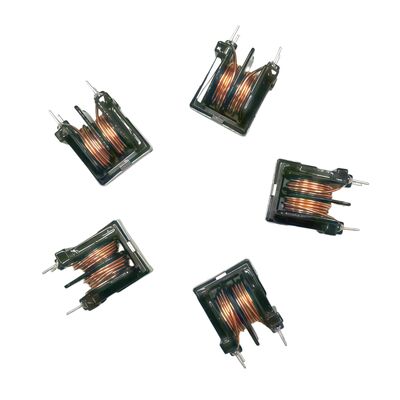

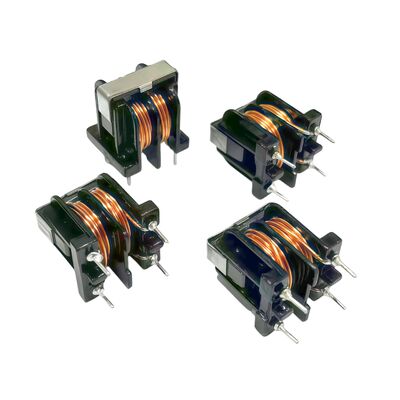

Imagens do Produto
