Transformador de Potência com Núcleo de Ferrite de Alta Frequência PQ2620 100W-250W 500kHz para Fonte de Alimentação Chaveada

Nome da marca:	ZXY
Número do modelo:	PQ2620
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	CAIXA

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

PQ2620 Transformador de alta frequência

Transformador de núcleo de ferrite 100W-250W

Transformador de potência 500kHz

Descrição do produto

PQ2620 Transformador de alta frequência Transformador de energia de comutação de núcleo de ferrita

O transformador de alta frequência PQ2620 utiliza núcleos de ferrita de alto desempenho e representa uma solução de conversão de energia compacta projetada especificamente para fontes de alimentação de comutação modernas (SMPS). Its unique PQ type magnetic core design (Power Quality) achieves exceptional power density within limited PCB space while effectively reducing EMI electromagnetic interference and magnetic core losses through optimized magnetic circuit structureEste transformador geralmente suporta transmissão de potência de 100W a 250W, com frequências operacionais de até 500kHz.e sistemas de alimentação isolados para equipamentos industriais e de comunicação, alcançando um equilíbrio óptimo entre alta eficiência, miniaturização e desempenho térmico.

Principais aplicações

Eletrónica de consumo e adaptadores de alimentação

Fontes de alimentação de comutação de potência média a alta para computadores de mesa, servidores e equipamentos industriais
Carregamento rápido e adaptadores de alimentação para portáteis, incluindo carregamento rápido USB PD (60W e superior)
Modulos de alimentação de aparelhos domésticos

Equipamento industrial e de comunicação

Fontes de alimentação de infraestruturas de comunicação para switches de rede, roteadores e estações base
Sistemas industriais de controlo de energia para equipamentos e instrumentos
Fornecimentos de alimentação UPS ininterruptos para equipamento crítico de reserva

Aplicações automotivas e novas energias

Carregadores de bordo e sistemas de gestão de baterias de veículos eléctricos
Fontes de alimentação auxiliares de inversores fotovoltaicos

Aplicações profissionais e especiais

Fontes de alimentação de equipamentos médicos com elevados requisitos de isolamento e segurança
Equipamento de carregamento de veículos elétricos
Fornecedores de alimentação de controladores de porta para controladores IGBT ou MOSFET em inversores
Condutores de iluminação LED de gama alta e de alta potência

Características de desempenho

Características	Descrição	Benefício
Alta densidade de potência	Geometria compacta PQ26/20 com área de enrolamento otimizada	Economiza espaço de PCB valioso enquanto lida com potência significativa (normalmente 100W-250W)
Baixa perda de núcleo (perda de ferro)	Material de ferrite Mn-Zn de qualidade superior (PC40, PC95) otimizado para altas frequências	Reduz a geração de calor; melhora a eficiência energética global (até 98% em alguns projetos)
Gestão térmica superior	A forma PQ (Qualidade de Potência) fornece uma grande relação superfície/volume	Excelente dissipação de calor; permite um funcionamento mais frio sob carga total
Corrente de saturação elevada	Otimizado comprimento do caminho magnético e design de espaços de ar	Previne a saturação do núcleo durante cargas de corrente de pico, garantindo a indutividade estável
Excelente blindagem EMI	Geometria de núcleo fechado com vazamento mínimo de fluxo magnético	Reduz a interferência eletromagnética; simplifica o design do filtro para conformidade EMC
Ampla faixa de frequências	Projetados para operar de forma eficiente a partir de 50 kHz até 500 kHz+	Adequado para topologias SMPS de alta frequência modernas (Flyback, Forward, LLC)
Alta tensão de isolamento	Separação física entre as bobinas primárias e secundárias	Cumprir as normas de segurança (1500VAC - 3000VAC isolamento) para uso industrial e médico
Estabilidade mecânica	Construção de bobinas rígidas com alinhamento preciso dos pinos	Instalação de PCB confiável; resistente a vibrações e choques térmicos

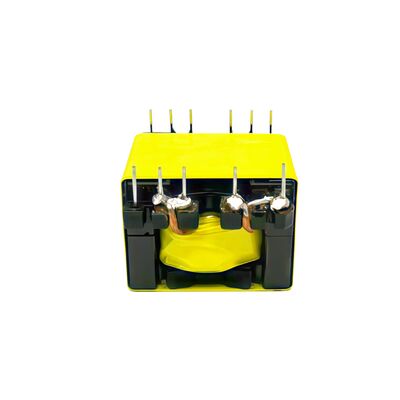

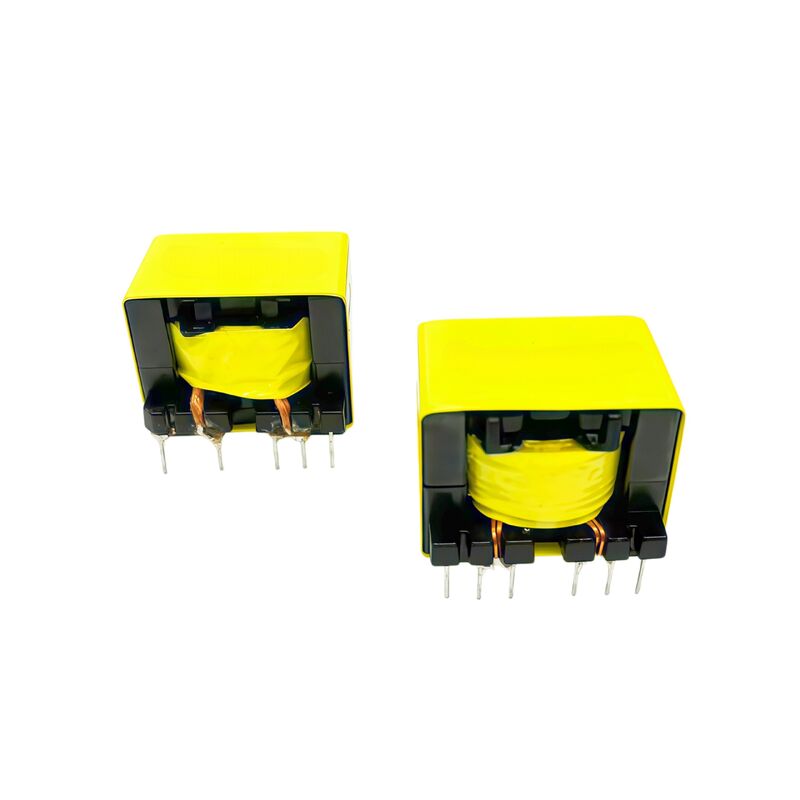

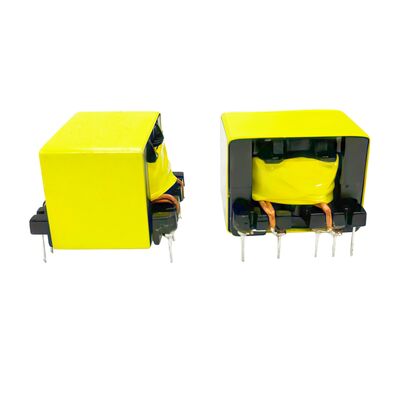

Imagens do produto
