Este inductor de montagem vertical possui um núcleo de anel de alta eficiência de fluxo magnético com 5 voltas de fio esmaltado de 0,6 mm de diâmetro (1 mm OD), com aproximadamente 20 cm de comprimento, fornecendo uma indutividade de 10 μH.O projeto de base vertical inovador proporciona desempenho de circuito magnético fechado, economizando espaço valioso em PCB.

Vantagens fundamentais do projeto

Circuito magnético fechado:Minimiza vazamento magnético e interferência eletromagnética com capacidade anti-interferência superior
Alta indutividade/ratio de volume:Oferece uma indutividade substancial em dimensões compactas
Baixa radiação EMI:Ideal para aplicações com requisitos rigorosos de compatibilidade eletromagnética

Benefícios da montagem vertical

Optimização do espaço:A instalação vertical utiliza o espaço 3D em vez de consumir uma área de superfície de PCB valiosa
Instalação segura:Base estável proporciona robustez mecânica contra vibrações e tensões
Fabricação amigável:Pins de perfuração padrão compatíveis com processos automatizados de inserção e solda por ondas
Tonicidade padrão:Espaçamento de alfinetes típico de 2,54 mm (0,1 polegada) para fácil integração

Performance elétrica

Especificações precisas para núcleo magnético, calibre de fio e voltas de enrolamento garantem parâmetros elétricos consistentes, incluindo valor de indutividade (10μH), corrente de saturação,e resistência à corrente contínua com excelente repetibilidade batch-to-batch.

Especificações técnicas

Categoria de características	Especificação / Descrição
Tipo e forma do núcleo	Núcleo toroidal (anel) de alta eficiência de fluxo magnético
Valor da indutividade	10 μH (nominal, a uma frequência de ensaio especificada)
Especificação do enrolamento	5 voltas (5TS) utilizando fio de cobre esmaltado
Medidor de fio	Diâmetro do condutor: 0,6 mm; Diâmetro global (com isolamento): ~ 1,0 mm
Comprimento aproximado do fio	20 cm
Forma mecânica	Instalação vertical (axial) com base isolante
Rescisão	Pins de buraco (PTH), tipicamente com passo padrão (por exemplo, 2,54 mm)
Principais prestações elétricas	Baixo vazamento magnético, manuseio de alta corrente, parâmetros estáveis
Principais vantagens mecânicas	Espaço eficiente, seguro e robusto, amigável à automação
Função primária	Armazenamento e filtragem de energia em circuitos de conversão de potência
Aplicações típicas	Fornecedores de energia de comutação, conversores CC-CC, redes de filtragem de energia, supressão de EMI

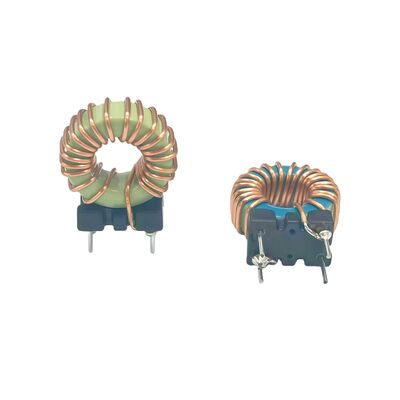

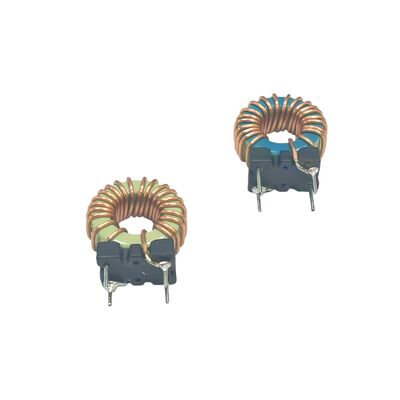

Imagens do produto

Produtos recomendados

Perfil da empresa

Tag:

Detalhes dos produtos

Para casa > produtos >

Indutor

Indutor toroidal de alta eficiência de fluxo magnético com base vertical e fio esmaltado de 5 voltas

Todas as categorias

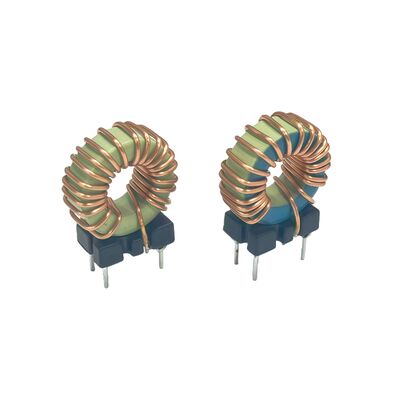

Indutor toroidal de alta eficiência de fluxo magnético com base vertical e fio esmaltado de 5 voltas

Nome da marca:	ZXY
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	Caixa

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Marca:

ZXY

Certificação:

RoHS、ISO9001、CE

Quantidade de ordem mínima:

Negociável

Preço:

Negociável

Detalhes da embalagem:

Caixa

Tempo de entrega:

3-4 SEMANAS
