ZXY3529 10K:600 Ohm Transformador de Áudio para Correspondência de Impedância de Alta Precisão com Isolamento Galvânico para Equipamentos de Áudio Profissional

Nome da marca:	ZXY
Número do modelo:	ZXY3529
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	Caixa

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Destacar:

10K: Transformador de áudio de 600 Ohm

Transformador de áudio de alta precisão

Transformador de correspondência de impedância de isolamento galvânico

Descrição do produto

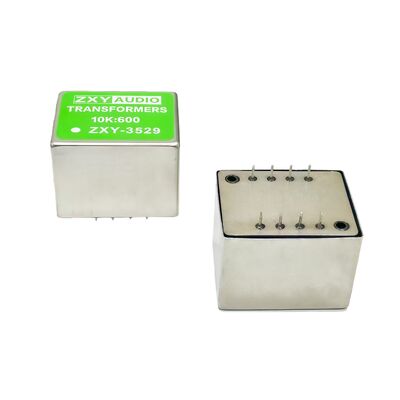

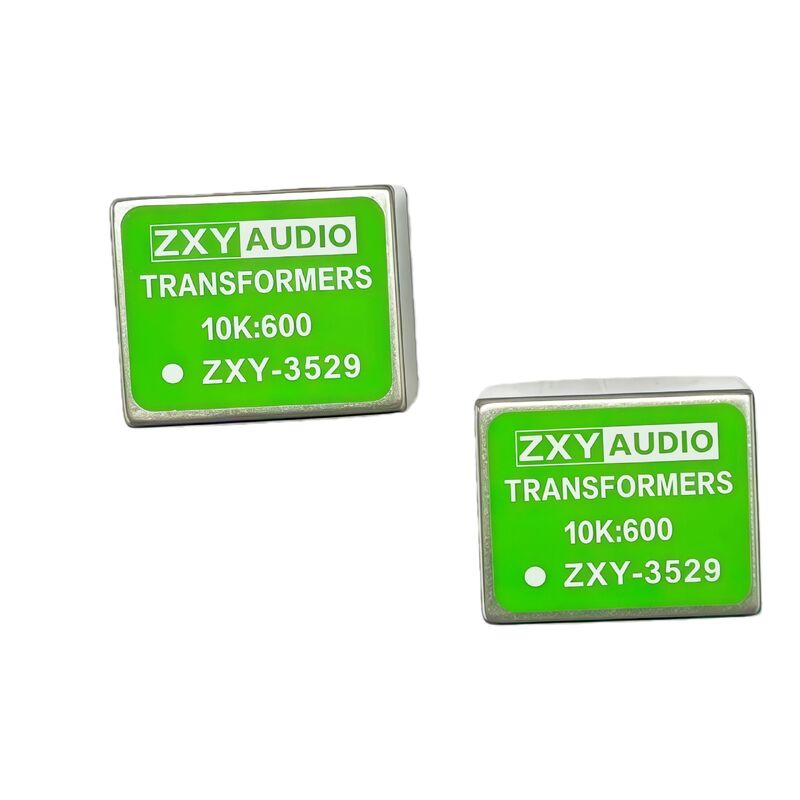

ZXY3529 10K:600 Ohm Transformador de Áudio

O ZXY3529 é um transformador de áudio de 10K:600 ohms projetado para fornecer correspondência de impedância perfeita e isolamento galvânico completo em sistemas de áudio profissionais.Conversão entre 10Com uma impedância de 600 ohms e uma impedância de 600 ohms, ele garante uma transferência de sinal ideal entre equipamentos críticos como pré-amplificadores de tubos, consoles de mistura e equipamentos de transmissão.A sua construção totalmente blindada elimina ativamente o zumbido do circuito de aterragem e as interferências electromagnéticas (EMI), mantendo uma ampla, resposta de frequência plana com distorção excepcionalmente baixa.

Características fundamentais

Combinação de impedância precisa:Relação de voltas estritamente calibrada de 10.000 Ω:600 Ω para uma transmissão eficiente do sinal entre equipamentos de áudio profissionais
Baixa distorção:Mantenha uma resposta linear na faixa de 20Hz-20kHz com distorção harmônica total inferior a 0,5%
Isolamento acústico duplo:Estrutura de blindagem eletromagnética de três camadas com relação sinal/ruído superior a 90 dB
Durabilidade industrial:Cumprir as normas de ensaio de vibração MIL-STD-202G com faixa de funcionamento de -40°C a +85°C
Adaptação de circuito multifuncional:Suporta circuitos de alimentação em paralelo e em série, compatíveis com dispositivos de tubo e transistor

Características de desempenho

Categoria de características	Especificação / Descrição
Especificações elétricas do núcleo	Relação de impedância: 10.000 Ω: 600 Ω Resposta de frequência: ±1 dB, 50 Hz - 15 kHz (Ref. 1 kHz) Perda de inserção: normalmente < 0,8 dB a 1 kHz Indutância primária: ≥ 40 H (a 1 kHz, 1 V)
Integridade do sinal	Distorção (THD): < 0,3% @ 1 kHz, nível nominal Rejeição de modo comum (CMRR): > 60 dB Nível de manipulação: +20 dBu típico
Construção e Confiabilidade	Núcleo: aço de silício de alta permeabilidade, impregnado a vácuo Blindagem: tripla camada eletrostática, magnética e caixa externa Para a fabricação de máquinas de lavar ou lavar Temperatura de funcionamento: -25°C a +85°C
Principais aplicações	Áudio profissional: saídas de pré-amplificadores para microfones de tubo, caixas DI, I/O da consola de mistura Radiodifusão/Telecomunicações: isolamento ao nível da linha e correspondência de impedância Áudio de alto nível e DIY: restauração de equipamentos antigos, design de interface de áudio personalizado
Normas e conformidade	Projetado para cumprir as normas de desempenho IEC 60096, MIL-T-27 Voltagem de isolamento: > 1 kV RMS (de primária para secundária e núcleo)
