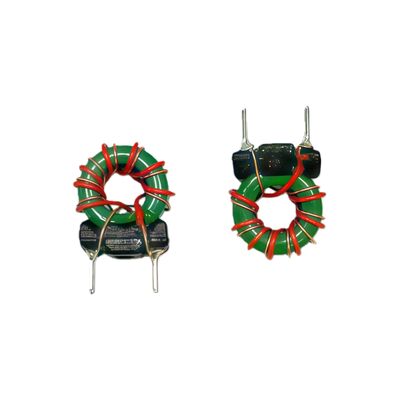

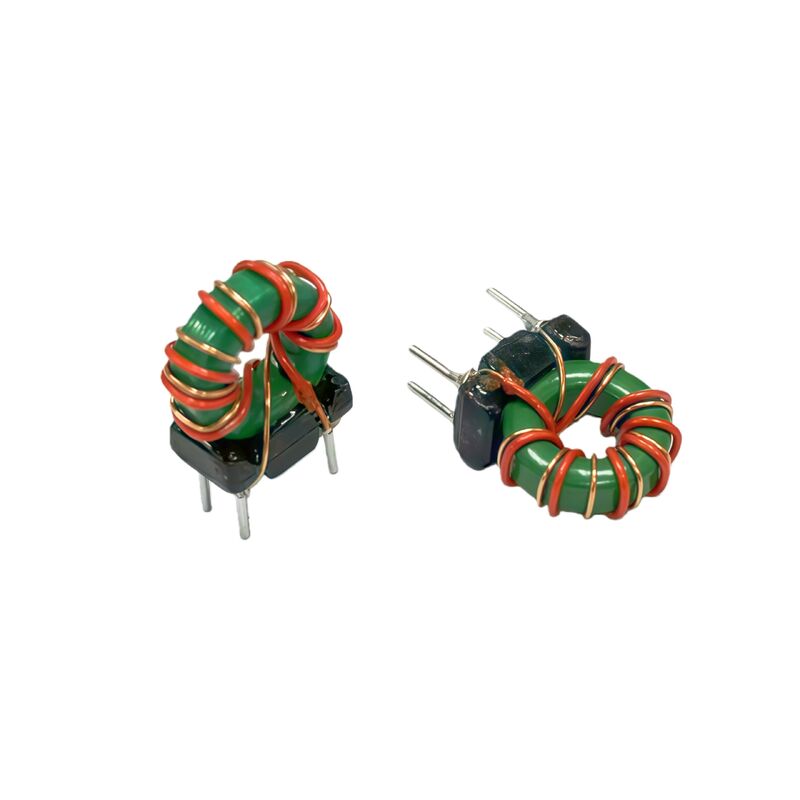

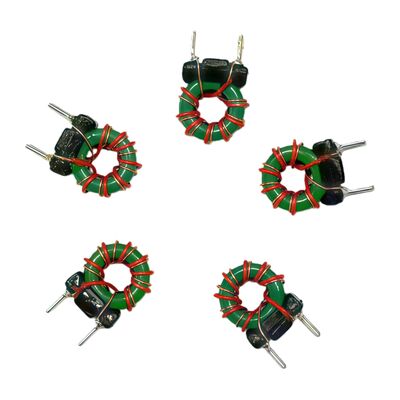

T9 * 5 * 3 Medium Magnetic Double Wire Winding 200UH Magnetic Ring Inductor Filtro de armazenamento de energia

1Descrição do produto

Aqui está um parágrafo de introdução profissional para o componente:

O inductor toroidal T9 × 5 × 3 de dupla corda magnética média com ferida de 200μH é um compacto,Componente de potência de alta eficiência concebido para armazenamento e filtragem de energia em aplicações de potência em modo de comutação de frequência médiaConstruído com um núcleo de ferrita Mn-Zn (μi ≈ 1250), oferece excelente acoplamento magnético e baixa perda de núcleo, tornando-o adequado para conversores DC-DC como as topologias Buck, Boost ou Buck-Boost.A configuração de enrolamento de fio duplo melhora a capacidade de manuseio de correnteCom uma indutividade de 200μH, suaviza efetivamente a corrente de saída, minimiza a ondulação e armazena energia durante os ciclos de comutação,Assegurar uma distribuição de energia estável e eficiente em sistemas de baixa e média potência.

1Função de armazenamento de energia
Princípio de funcionamento: nas fontes de alimentação de modo interruptor (como circuitos Buck e Boost), quando o transistor de comutação é ligado, a corrente flui através do inductor,e a energia elétrica é convertida em energia magnética e armazenada no campo magnético do anel magnéticoQuando o tubo de comutação é desligado, o inductor libera energia magnética para manter a continuidade da corrente de carga.
Função: Como "pool tampão de energia" do circuito, garante a entrega contínua e suave de energia à carga, que é a chave para alcançar uma conversão eficiente DC-DC.

2Função de filtragem (onda plana)
Princípio de funcionamento: Utilizando a característica de indutividade que "obstrui as mudanças de corrente", é formada uma alta impedância para a corrente pulsante de alta frequência (ondulação) gerada pelo interruptor,Assim * * suprimindo transientes de corrente * * e tornando a saída corrente CC mais suave.
Função: Reduz significativamente a ondulação e o ruído da corrente de saída, melhora a qualidade da fonte de alimentação e fornece energia limpa para o circuito de precisão subsequente.

3Funcionalidade melhorada trazida pela estrutura
Enrolamento paralelo de dupla linha: Esta estrutura não só consegue dois enrolamentos fisicamente fortemente acoplados, mas também traz duas grandes vantagens:
Aumentar a capacidade de corrente: Dois fios em paralelo podem transportar uma corrente de saturação maior do que um único fio.
Reduzir perdas de alta frequência: Ao otimizar a área da superfície para a relação de área da secção transversal do fio, as perdas de efeito da pele em altas frequências são efetivamente reduzidas, melhorando a eficiência.

Resumo: Este componente armazena energia através de anéis magnéticos, suaviza a corrente usando características indutivas e otimiza o desempenho com uma estrutura de fio duplo,alcançar uma conversão e fornecimento de potência de ondulação eficientes e de baixa intensidade num pequeno volume.

2Características de desempenho
