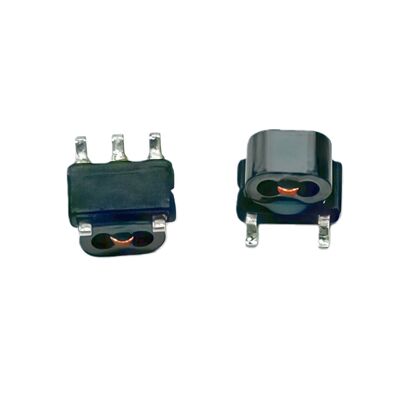

Transformador Balun de correspondência de impedância para circuitos RF de alta frequência com supressão de ruído de modo comum

Nome da marca:	ZXY
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	caixa

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong

Certificação:

RoHS、ISO9001、CE

Habilidade da fonte:

Negociável

Destacar:

Transformador Balun de correspondência de impedância

Transformador RF de supressão de ruído de modo comum

Transformador de correspondência de impedância de alta frequência

Descrição do produto

Transformador Balun de Casamento de Impedância para Sistemas de Antenas e Circuitos de RF

O Transformador Balun de Casamento de Impedância é um componente passivo crítico projetado para otimizar a integridade do sinal e a transferência de potência em aplicações de alta frequência. Ao converter perfeitamente entre linhas de transmissão balanceadas e desbalanceadas, enquanto simultaneamente transforma os valores de impedância, ele garante a máxima entrega de potência e minimiza as perdas por reflexão.

Funções e Aplicações Principais

Em sistemas de antenas, este transformador é indispensável para casar o ponto de alimentação balanceado da antena com o cabo coaxial desbalanceado de transceptores, melhorando drasticamente a eficiência de radiação e a largura de banda. Dentro dos circuitos de RF, ele permite o casamento preciso de impedância entre estágios, reduz o ruído de modo comum e aprimora a estabilidade e o desempenho de amplificadores, filtros e misturadores. Este dispositivo de dupla função é fundamental para alcançar uma operação robusta, eficiente e confiável em comunicação sem fio, radiodifusão e sistemas de radar.

Principais Funções Elétricas

Conversão de Balanceado e Desbalanceado: Realiza uma conversão eficiente e de baixa perda entre linhas de transmissão balanceadas (como cabos de par trançado e pares diferenciais) e linhas de transmissão desbalanceadas (como cabos coaxiais e linhas microstrip), garantindo a transmissão correta do sinal entre circuitos e dispositivos de diferentes arquiteturas.
Transformação e Casamento de Impedância: Fornece taxas de transformação de impedância específicas através da relação de espiras, resolvendo problemas de incompatibilidade de impedância, casando com precisão a impedância da fonte com a impedância da carga para máxima transmissão de potência, suprimindo a reflexão do sinal e melhorando a relação de onda estacionária de tensão.
Supressão de Ruído de Modo Comum: Suprime efetivamente sinais de interferência de modo comum com a mesma fase e amplitude que são acoplados externamente à linha, permitindo que sinais diferenciais úteis passem, melhorando significativamente a capacidade anti-interferência do sistema e a relação sinal-ruído.

Características de Desempenho

Categoria	Parâmetro / Característica	Descrição / Significado
Desempenho Elétrico Principal	Relação de Impedância	A relação de transformação fixa (por exemplo, 1:1, 1:4, 4:1) entre as portas balanceadas e desbalanceadas, definindo a função principal de casamento.
	Faixa de Frequência	A banda de frequências de operação em que o balun mantém o desempenho especificado. Crítico para a adequação da aplicação.
	Perda de Inserção	A potência do sinal perdida (em dB) ao passar pelo balun. Valores mais baixos indicam maior eficiência.
	Equilíbrio de Amplitude e Fase	Mede a consistência na amplitude e fase do sinal (180° ideal) entre as duas saídas balanceadas. Essencial para a rejeição de ruído.
	Relação de Rejeição de Modo Comum (CMRR)	A capacidade de rejeitar interferência de modo comum no lado balanceado. Valores de dB mais altos indicam melhor imunidade a ruído.
Perda de Retorno / VSWR	Mede a qualidade do casamento de impedância nas portas. Alta perda de retorno (baixo VSWR) minimiza as reflexões.
Características Físicas e Operacionais	Manuseio de Potência	A potência máxima de RF (em watts) que o balun pode suportar sem degradação ou dano ao desempenho.
	Isolamento	O isolamento elétrico entre as portas, muitas vezes importante para evitar acoplamento indesejado ou problemas de aterramento CC.
	Material do Núcleo e Construção	Determina a resposta de frequência, o manuseio de potência e o tamanho (por exemplo, ferrite para HF/VHF, linha de transmissão para UHF/micro-ondas).
	Pacote e Pegada	Fator de forma física (montagem em superfície, furo passante, plug-in) e tamanho, crítico para o layout e integração da PCB.
Recursos Orientados à Aplicação	Largura de Banda	A largura da faixa de frequência utilizável em relação à frequência central. Baluns de banda larga suportam aplicações de banda larga.
	Impedância da Porta Desbalanceada	Tipicamente 50Ω ou 75Ω, correspondendo aos cabos coaxiais padrão e interfaces de instrumentos.
	Impedância da Porta Balanceada	A impedância resultante no lado balanceado (por exemplo, 50Ω a 100Ω para um balun 1:1 com entrada desbalanceada de 50Ω).
	Robustez e Ambiental	Resiliência à temperatura, umidade, vibração e outros fatores ambientais, muitas vezes de acordo com os padrões MIL-STD.
