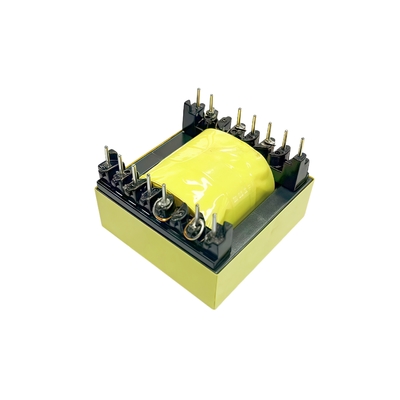

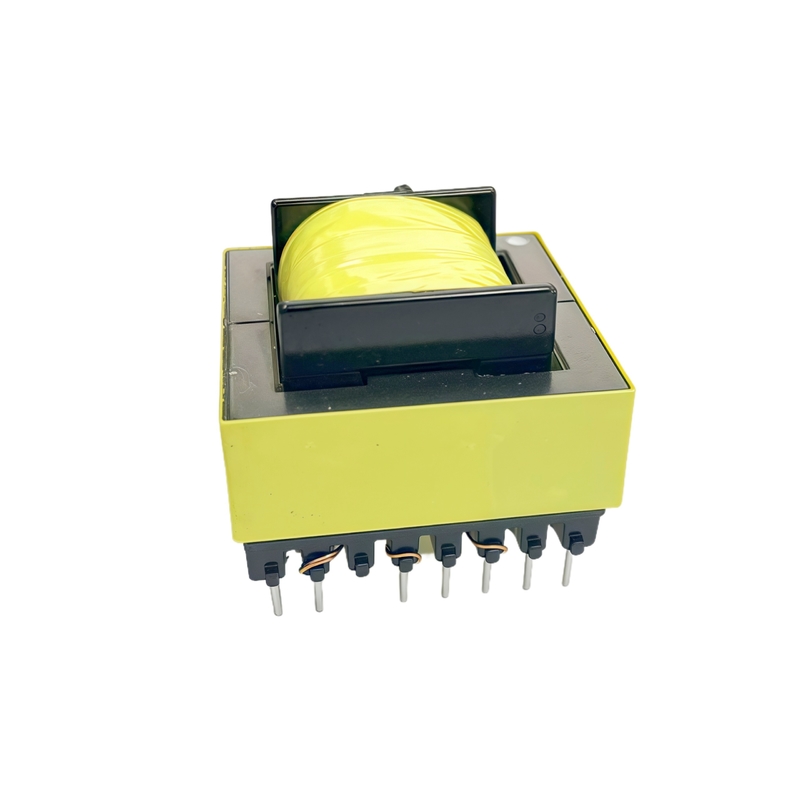

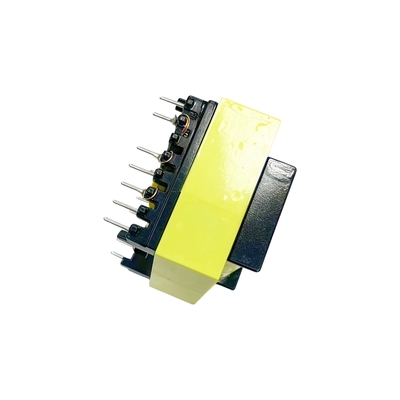

Projete bobinas horizontais de ferrite de transformador de alta frequência com núcleo E42/21/15

1.Descrição do produto

A estrutura central horizontal E42/21/15 é um componente central projetado para transformadores de fonte de alimentação comutada de alta frequência. Sua estrutura “horizontal” posiciona o núcleo magnético horizontalmente, reduzindo efetivamente a altura geral e facilitando layouts de dispositivos ultrafinos e compactos. Moldada por injeção de precisão a partir de materiais retardadores de chama de alta temperatura (por exemplo, PBT, PET), esta estrutura oferece excelente resistência de isolamento, rigidez mecânica e resistência a choque térmico de solda. Apresentando slots de enrolamento espaçosos e espaçamento de pinos bem projetado (por exemplo, 15 mm), ele facilita operações automatizadas de enrolamento paralelo de múltiplos fios ou fios com isolamento triplo, ao mesmo tempo em que atende a padrões de segurança rigorosos (por exemplo, UL, CE) para distância de fuga e folga elétrica. Isso o torna a escolha ideal para aumentar a densidade de potência e a confiabilidade em equipamentos de conversão de energia de alta frequência.

O transformador de alta frequência E42/21/15 é um componente magnético de potência crítica construído em torno de um núcleo de ferrite E42/21/15. Sua função principal é obter conversão e transmissão eficientes de energia elétrica, ao mesmo tempo que fornece isolamento elétrico seguro. Os principais recursos incluem:

Transmissão de Energia e Conversão de Energia: Esta é sua função principal. Em fontes de alimentação chaveadas de alta frequência (por exemplo, SMPS), ela utiliza indução eletromagnética para transmitir com eficiência a energia CC ou CA de entrada para o lado de saída por meio de um campo magnético alternado de alta frequência, convertendo-o nos níveis de tensão e corrente necessários. Seu design permite lidar com classificações de potência que variam de dezenas a centenas de watts.

1. Conversão de tensão: Ao alterar a relação de espiras entre os enrolamentos primário e secundário, o transformador pode aumentar, compensar ou isolar a tensão de saída para atender aos requisitos de tensão específicos de circuitos ou cargas a jusante.

2. Isolamento Elétrico: Estabelece uma barreira robusta de isolamento elétrico entre os circuitos de entrada (primário) e de saída (secundário). Este recurso crítico de segurança:

Evita o acoplamento de potencial DC, garantindo potenciais de aterramento independentes entre entrada e saída.

Suprima a interferência de modo comum, melhorando o desempenho da compatibilidade eletromagnética (EMC) do sistema.

3. Correspondência de impedância: Em certas aplicações (como circuitos de comunicação ou potência de RF), transformadores são usados ​​para obter correspondência de impedância entre a fonte do sinal e a carga, garantindo a máxima transferência de potência.

4. Saída com vários enrolamentos: Um único transformador E42/21/15 pode integrar vários enrolamentos secundários, gerando simultaneamente várias tensões de saída isoladas de especificações diferentes a partir de uma entrada. Por exemplo, ele pode fornecer fontes de alimentação de +12V, +5V e -5V para circuitos de controle, circuitos de driver e cargas principais dentro de um sistema.

5. Supressão de interferência de modo comum (opcional): Ao incorporar enrolamentos blindados ou técnicas de enrolamento especializadas, suprime efetivamente o ruído de modo comum de alta frequência, reduzindo a poluição da rede e a radiação externa.

Áreas de aplicação típicas:

Devido às suas excelentes características de alta frequência e capacidade de manipulação de energia, o transformador de alta frequência E42/21/15 é amplamente utilizado em:

-- Fontes de alimentação comutadas (SMPS): Fontes de alimentação para servidores, fontes de alimentação industriais, fontes de alimentação para comunicações.

-- Novo Setor de Energia: Conversores DC-DC para inversores fotovoltaicos e Sistemas de Armazenamento de Energia (ESS).

-- Eletrônicos de consumo de última geração: adaptadores de alta potência, estações de carregamento, fontes de alimentação de driver de LED.

-- Equipamentos industriais: Conversores de frequência, acionamentos de motores, equipamentos de soldagem.

Em resumo, o transformador de alta frequência E42/21/15 serve como base funcional para alcançar conversão e gerenciamento de energia eficientes, seguros e compactos em dispositivos eletrônicos de potência modernos.

2. Características de desempenho
