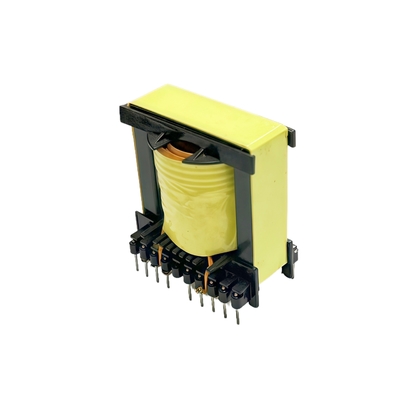

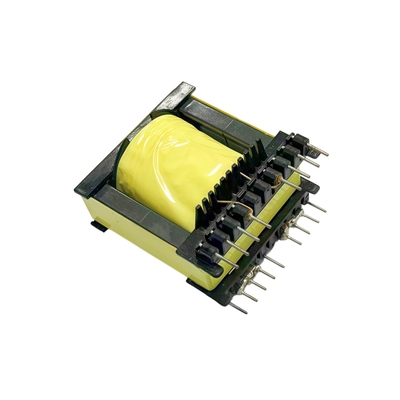

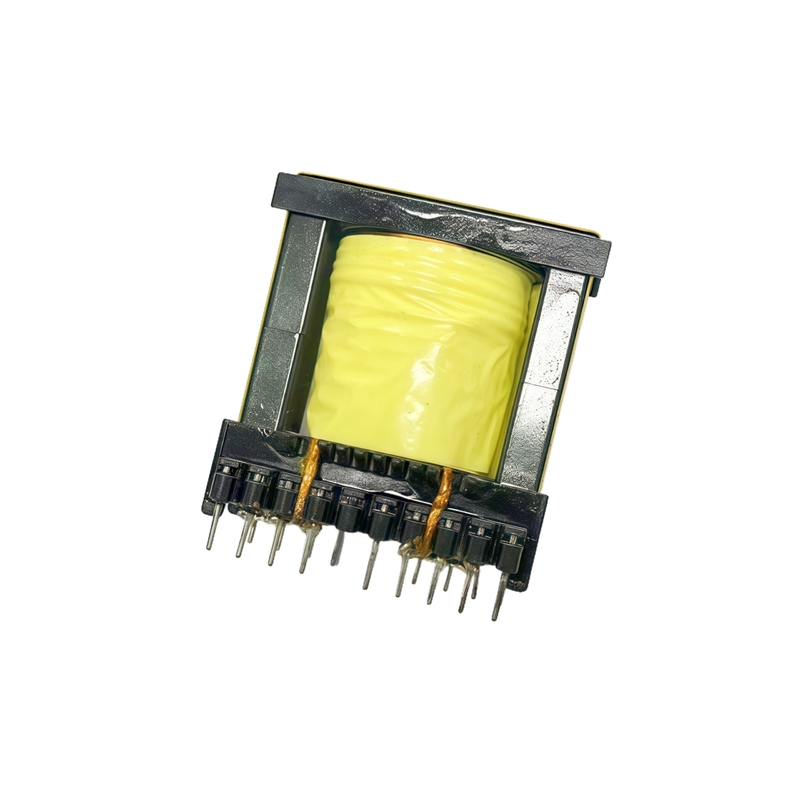

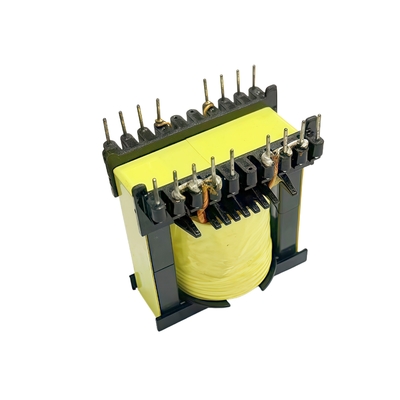

Transformador de alta frequência vertical de alta potência para fonte de alimentação em modo de comutação ETD49

1. Descrição do Produto

O transformador de inserção direta vertical de alta potência e alta frequência com núcleo magnético ETD49 é um componente central projetado especificamente para fontes de alimentação de comutação eficientes e de alta densidade de potência. Ele adota o núcleo de ferrite ETD49 (tipo E trapezoidal) clássico, que possui excelente eficiência de circuito magnético e características de baixa indutância de fuga, sendo particularmente adequado para ambientes de trabalho de alta frequência (geralmente de dezenas de kHz a centenas de kHz). O design de embalagem Vertical Straight Plug facilita a montagem automatizada da placa PCB e economiza efetivamente espaço na placa de circuito. Este transformador pode lidar com alta potência, variando de centenas de watts a quilowatts, e é amplamente utilizado em áreas como equipamentos de comunicação, fontes de alimentação industriais, conversão de energia nova e fontes de alimentação de servidores de ponta, alcançando uma combinação perfeita de transmissão de energia de alta eficiência e tamanho compacto.

Estas são as cinco características principais do transformador de inserção direta vertical de alta potência e alta frequência com núcleo magnético ETD49:
1. * * Alta eficiência e capacidade de transmissão de alta potência * *: Usando o núcleo de ferrite ETD49, ele possui uma grande área de seção transversal efetiva (Ae) e volume, grande capacidade de fluxo magnético, excelente desempenho de dissipação de calor e pode transportar de forma estável alta potência, variando de centenas de watts a quilowatts, atendendo às necessidades de fontes de alimentação de alta potência de nível industrial.

2. * * Excelentes características de alta frequência * *: Especialmente projetado para frequências de comutação de alta frequência (geralmente de dezenas de kHz a centenas de kHz), usando materiais de ferrite de alta frequência de baixa perda, pode reduzir significativamente a perda do núcleo magnético (perda de ferro), reduzir a geração de calor e melhorar a eficiência de conversão de todo o sistema de energia.

3. * * Baixa indutância de fuga e alta eficiência magnética * *: A estrutura circular do pilar central do núcleo magnético ETD (Economic Transformer Design) permite que o enrolamento seja enrolado de forma mais apertada e uniforme, reduzindo efetivamente a indutância de fuga. Isso não apenas melhora a eficiência da transmissão de energia, mas também reduz a tensão nos componentes de comutação, tornando a operação do sistema mais estável e confiável.

4. * * Vertical Straight Plug economiza espaço * *: O design do pino de plugue reto vertical permite que ele seja instalado firmemente na placa PCB, economizando muito espaço na placa e facilitando a alta densidade de potência e o design de miniaturização de produtos de energia, sendo adequado para produção automatizada de montagem em superfície SMT.

5. * * Boa gestão térmica e estabilidade * *: O núcleo magnético tem um tamanho grande e uma grande área de dissipação de calor. Quando instalado verticalmente, o calor gerado pela bobina pode ser conduzido diretamente para a folha de cobre da PCB para dissipação de calor através dos pinos. Ao mesmo tempo, há espaço de fluxo de ar suficiente entre o núcleo magnético e a bobina, garantindo a estabilidade térmica e a confiabilidade a longo prazo do transformador sob altas cargas.
