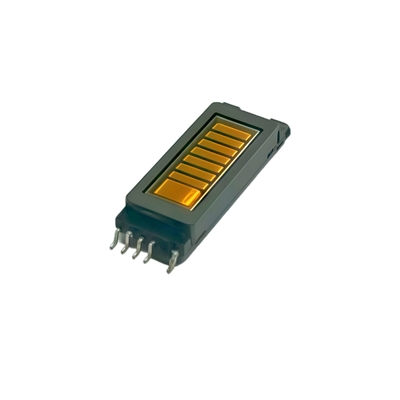

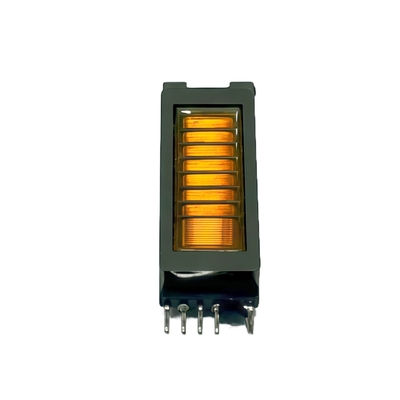

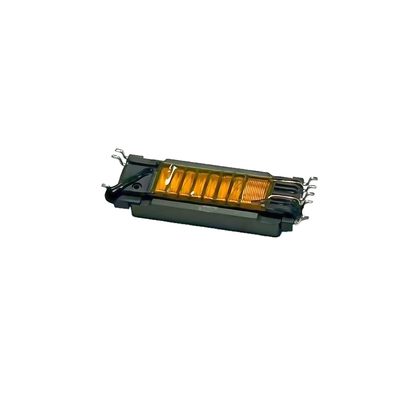

ED8*16 Transformadores de áudio SMD Transformador de isolamento de áudio blindado 600:600 1:1

Todas as categorias

Transformador audio do permalói

transformador de alta frequência

bobina de carregamento sem fio

Transformador de baixa frequência

indutor da microplaqueta

Contacte-nos

Ms. Chen

rhea@zxycoil.com

+8613554723725

Contacte agora

ED8*16 Transformadores de áudio SMD Transformador de isolamento de áudio blindado 600:600 1:1

Nome da marca:	ZXY
Número do modelo:	ZXY-ED8
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	Carton
Condições de pagamento:	T/T.

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Huizhou.china

Certificação:

RoHS、ISO9001、CE

nome:

Transformador ED8

Tipo de transformador:

Transformador audio

Recurso:

Isolamento de áudio

Indutância:

1.2h 2h 3h

Turns Ratio:

600- Sim, senhor.1

Pacote:

Personalizar

Descrição do produto

**ED8*16 Transformadores de áudio SMD Transformador de isolamento de áudio blindado 600:600 1:1**

1Descrição do produto

O ED8 * 16 é um transformador de isolamento de áudio de 600 Ω: 600 Ω que usa tecnologia de montagem de superfície (SMD) e vem com uma cobertura de blindagem.Pode suprimir eficazmente o ruído do modo comum e eliminar as interferências do circuito de soloÉ amplamente utilizado em equipamentos de comunicação, interfaces de áudio profissionais,e sistemas de automação industrial para alcançar isolamento e fidelidade do sinal.

** Análise das características essenciais:**
* ED8 * 16: refere-se ao tipo e tamanho do núcleo magnético utilizado no transformador (geralmente em torno de 8x8x6 mm), que determina o seu tamanho físico e algumas características eléctricas.

* SMD: tecnologia de montagem superficial, adequada para produção automatizada, economiza espaço na placa de circuito.

*Escudo: As capas de blindagem metálicas podem prevenir eficazmente as interferências eletromagnéticas (EMI) e garantir a pureza do sinal.

* Transformador de isolamento de áudio: Sua função principal é transmitir sinais através de acoplamento magnético, obter isolamento elétrico e desconectar circuitos de terra.

* 600:600 1:1: As impedanças de entrada e saída são ambas de 600 ohms, e a relação de conversão de tensão é 1:1, o que significa que não amplifica ou atenua a tensão do sinal.

2Características de desempenho

Características	Especificação / Descrição	Notas / Benefício
Série de modelos	ED8*16	Família de SMD compactos.
Tipo	Transformador de isolamento de áudio	Fornece isolamento galvânico entre entrada e saída.
Relação de impedância	600Ω: 600Ω	Ideal para correspondência de impedância de linha de áudio padrão.
Relação de voltas	1:1	A tensão de saída é igual à tensão de entrada (negligenciando as perdas).
Indutividade (primária)	1.2H, 2H ou 3H (típico)	Selecionar com base na resposta de baixa frequência desejada.
Proteção	Escudo magnético integrado	Excelente para suprimir o ruído EMI/RFI e prevenir a intermitência.
Tipo de montagem	Instalação de superfície (SMD/SMT)	Projetado para montagem automática de PCB, poupando espaço e custos.
Resposta de frequência	Normalmente ~ 300Hz - 100kHz (Depende do modelo e da carga específicos)	Cobrir toda a faixa de áudio e além com distorção mínima.
Função primária	Elimine os circuitos de terra, bloqueie DC, rejeite ruídos de modo comum.	Resolve o zumbido e protege o equipamento de transições de tensão.
Aplicações típicas	Áudio de consumo, equipamento de áudio profissional, sistemas de comunicação, DAQ, controles industriais.	Usado em qualquer lugar onde seja necessário isolamento de sinal de áudio limpo.
A principal vantagem	Alta rentabilidade e fiabilidade num pacote miniaturizado.	Fornece isolamento profissional para os custos de produção no nível do consumidor.

3Outros produtos recomendados

ED8*16 Transformadores de áudio SMD Transformador de isolamento de áudio blindado 600:600 1:1 5

4.Perfil da empresa
