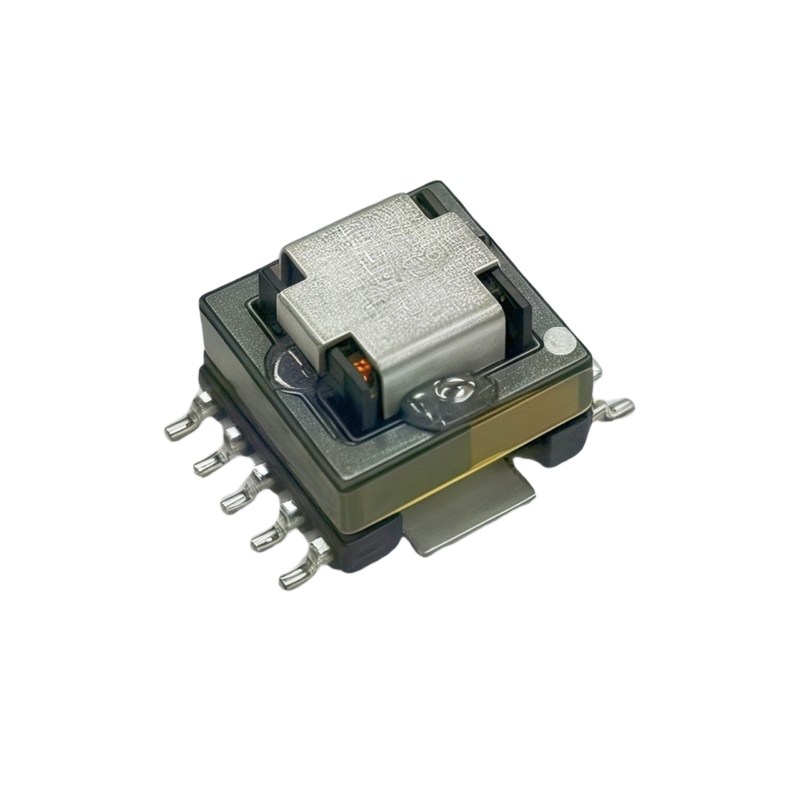

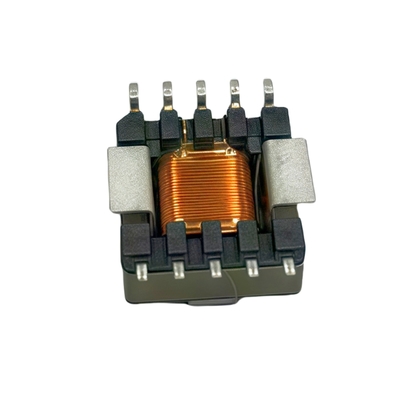

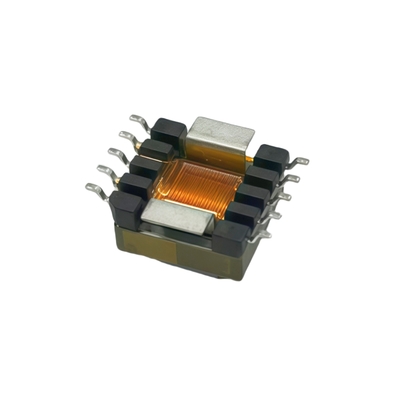

Placas de Circuito de Transformador de Corrente de Alta Frequência SMD EF12.6 para Fontes de Alimentação

Nome da marca:	ZXY
Número do modelo:	ZXY-EF12.6
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	caixa de cartão
Condições de pagamento:	T/T

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Huizhou.China

Certificação:

RoHS、ISO9001、CE

Outra denominação:

Transformador de corrente SMD

Marca:

Pedidos pequenos:

Negociável

Tipo de bobina:

Tipo EF

Método de instalação:

Método de instalação

Número do modelo:

EF12.6

Destacar:

Transformador de Corrente de Alta Frequência SMD

Transformador de Corrente SMD EF12.6

Transformador de corrente de alta frequência

Descrição do produto

Placas de Circuito de Transformador de Corrente de Alta Frequência SMD EF12.6 para Fontes de Alimentação

1. Descrição do Produto

As Placas de Circuito de Transformador de Corrente de Alta Frequência SMD EF12.6 para Fontes de Alimentação são uma solução revolucionária em aplicações de fontes de alimentação. Com um design SMD (Surface Mount Device) compacto, são incrivelmente fáceis de integrar em placas de circuito modernas e com espaço limitado, tornando-as perfeitas para uma ampla gama de dispositivos eletrônicos. Operando em altas frequências, elas transferem energia elétrica de forma eficiente, minimizando as perdas de energia, o que é crucial para maximizar a eficiência geral dos sistemas de fontes de alimentação. Seu tamanho EF12.6 oferece um equilíbrio entre desempenho e tamanho, fornecendo transformação de corrente estável mesmo em ambientes exigentes. Essas placas de circuito são projetadas com materiais de alta qualidade e técnicas de fabricação avançadas, garantindo um desempenho confiável e duradouro. Seja em eletrônicos de consumo em pequena escala, como smartphones e tablets, ou em fontes de alimentação industriais em larga escala, as Placas de Circuito de Transformador de Corrente de Alta Frequência SMD EF12.6 provam ser uma escolha confiável e eficiente para controle preciso de corrente e conversão de energia.

1. Miniaturização e Design de Montagem em Superfície
Tamanho compacto: pacote SMD, muito menor do que os transformadores de corrente plug-in tradicionais, adequado para layout de PCB de alta densidade.

Produção automatizada: pode ser diretamente através da soldagem SMT (tecnologia de montagem em superfície), melhorar a eficiência da produção e reduzir os custos de mão de obra.

2. Alta precisão e baixo erro
Alta linearidade: boa relação linear entre o sinal de saída e a corrente de entrada dentro da faixa de corrente nominal, faixa de erro típica ±1%~±3%.

Baixa diferença de fase: design otimizado para reduzir o deslocamento de fase, especialmente importante para sinais AC (como medição de energia).

3. Ampla Gama de Parâmetros Operacionais
Ampla Faixa de Corrente: Normalmente suporta detecção de corrente na faixa de miliamperes (mA) a dezenas de amperes (A).

Ampla Largura de Banda de Frequência: Adequado para frequência industrial de 50/60Hz, alguns modelos suportam alta frequência de nível kHz (por exemplo, aplicações de fontes de alimentação de comutação).

4. Baixo consumo de energia e alto isolamento
Detecção passiva: baseia-se no princípio da indução eletromagnética e não consome energia.

Isolamento elétrico: o lado primário (corrente medida) e o lado secundário (sinal de saída) são isolados, e a tensão suportável pode atingir vários kV, para garantir a segurança do circuito.

5. Cenários de Aplicação
Medição de eletricidade: medidores inteligentes, sistemas de monitoramento de energia.

Gerenciamento de energia: proteção de corrente e feedback em fontes de alimentação de modo de comutação (SMPS), inversores, UPS.

Eletrônica industrial: acionamento de motores, inversores, detecção de corrente PLC.

Eletrônicos de consumo: design de miniaturização de carregadores e adaptadores.

2. Características de Desempenho

Parâmetro	Especificação	Benefícios
Faixa de Frequência	10 kHz – 1 MHz+	Ideal para aplicações de comutação de alta velocidade (SMPS, inversores)
Classificação de Corrente	Até 20A (configurável)	Lida com cargas de corrente moderadas a altas
Relação de Espiras	1:50 / 1:100 (personalizável)	Flexível para diferentes necessidades de detecção
Tensão de Isolamento	2,5 kV (mínimo)	Seguro para circuitos de alta tensão
Material do Núcleo	Ferrite de alta permeabilidade	Baixa perda, alta eficiência em altas frequências
Tipo de Montagem	Montagem em superfície (SMD)	Economia de espaço, fácil montagem em PCB
Temperatura de Operação	-40°C a +125°C	Confiável em ambientes extremos
Precisão	±1% (típico)	Medição precisa da corrente
Conformidade	RoHS, REACH	Amigo do ambiente
Aplicações	SMPS, inversores, conversores solares, BMS, PSUs industriais	Versátil para eletrônica de potência

Placas de Circuito de Transformador de Corrente de Alta Frequência SMD EF12.6 para Fontes de Alimentação 0
