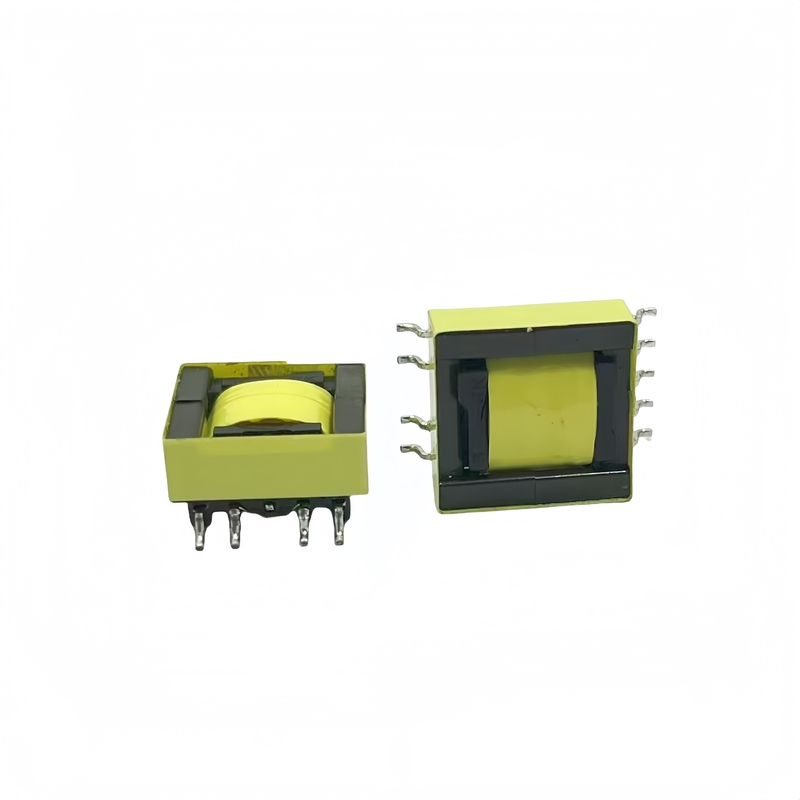

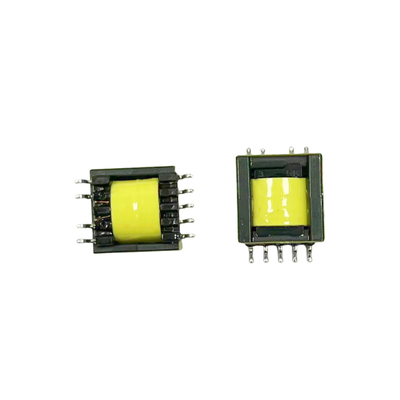

Multi Winding SMT EPC13 Transformador de Alta Frequência Flat Ferrite Core

1Descrição do produto

O transformador de alta frequência SMT EPC13 é um componente chave nos circuitos eletrônicos modernos, especialmente aqueles que operam em altas frequências.SMT (Surface Mount Technology) indica a sua adequação para instalação de superfície em placas de circuito impresso (PCB)O "EPC13" provavelmente se refere ao seu tamanho específico ou ao seu design mecânico, que é otimizado para aplicações de alta frequência.

Este transformador é projetado para lidar com sinais de alta frequência, normalmente na faixa em que os transformadores tradicionais podem enfrentar desafios devido ao aumento das perdas e à diminuição do desempenho.Ele usa materiais magnéticos avançados e técnicas de enrolamento para minimizar perdas de núcleo e efeitos parasitários em altas frequênciasPor exemplo, pode utilizar ferritos de alta permeabilidade ou outros materiais magnéticos especializados para melhorar a eficiência do acoplamento magnético.

Em aplicações como fontes de alimentação de alta frequência, sistemas de carregamento sem fio e circuitos RF (Radio - Frequency), o transformador de alta frequência SMT EPC13 desempenha um papel crucial.Em fontes de alimentação, pode efetivamente transferir energia em altas frequências, reduzindo o tamanho de outros componentes como condensadores e indutores devido à maior frequência de operação.ajuda na transferência de energia entre o transmissor e as bobinas do receptorEm circuitos de RF, é usado para correspondência de impedância, isolamento de sinal e processamento de sinal específico de frequência,assegurar o bom funcionamento e o funcionamento de alto desempenho destes sistemas eletrónicos complexos.

2Características

1Vantagens da tecnologia de montagem de superfície
- Integração compacta: utilizando SMT (Surface Mount Technology), os transformadores de alta frequência SMT EPC13 podem ser montados diretamente na superfície de placas de circuito impresso (PCBs), economizando muito espaço.Em comparação com os transformadores plug-in tradicionais, não requer grandes furos de instalação para serem reservados, tornando o layout do PCB mais compacto e liberando mais espaço para outros componentes.É particularmente adequado para produtos eletrónicos de pequeno porte com requisitos de volume rigorosos, tais como fones de ouvido Bluetooth, relógios inteligentes, etc.

- Produção eficiente: a tecnologia SMT é altamente automatizada e adequada para a produção em grande escala.Os transformadores podem ser colocados de forma rápida e precisa nas posições designadas no PCBAo mesmo tempo, este processo reduz o processo de inserção manual, minimiza os erros humanos e melhora a consistência e o rendimento do produto.

2- Dimensões específicas e vantagens estruturais
--Adaptação da especificação EPC13: A especificação "EPC13" define as suas dimensões e estrutura específicas.Esta concepção normalizada garante uma boa compatibilidade com outros componentes que cumprem esta especificação em termos de tamanho, tornando mais fácil para os designers de circuitos planejarem layouts.como pequenos carregadores, roteadores sem fio e outras placas de circuitos internos.

- Optimização estrutural: O projeto estrutural EPC13 ajuda a otimizar os circuitos magnéticos e reduzir as fugas magnéticas.concentra o campo magnético, aumenta a ligação magnética entre os enrolamentos e, assim, melhora a eficiência de transmissão de energia do transformador, especialmente em ambientes de alta frequência.

3Excelente desempenho de alta frequência
Características de baixas perdas: quando operam a altas frequências, os transformadores de alta frequência SMT EPC13 apresentam baixas perdas de núcleo e baixas perdas de enrolamento.Os materiais magnéticos de alto desempenho selecionados, como a ferrita especialmente formulada, têm baixa perda de histerese e baixa perda de corrente de redemoinho, o que pode reduzir efetivamente o desperdício de energia durante o processo de conversão.design de enrolamento otimizado e seleção de materiais reduziram a resistência de enrolamento, minimizou a perda de cobre e melhorou a eficiência geral.

Resposta de banda larga: Este transformador tem uma boa capacidade de resposta de banda larga e pode operar de forma estável numa ampla faixa de alta frequência.Caso em frequências de várias centenas de kilohertz (kHz) ou várias megahertz (MHz), pode manter uma relação de transformador relativamente estável e desempenho elétrico, proporcionando garantias para o processamento e transmissão eficientes de sinais de alta frequência.É adequado para aplicações como comunicação de dados de alta velocidade e conversão de potência de alta frequência que exigem uma resposta de frequência rigorosa.

3.Vantagens do produto

4Outros produtos recomendados
