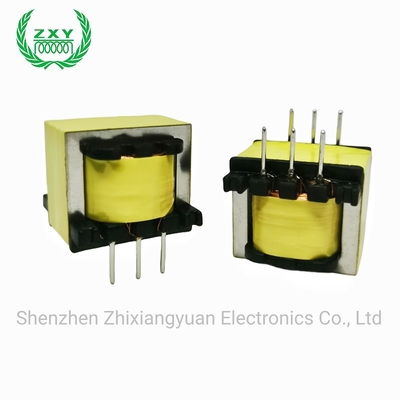

PCB montado 2207 Transformador de Áudio Permalloy 600:600 10K:10K 10K:600

Nome da marca:	ZXY
Número do modelo:	ZXY-2207
MOQ:	Negociável
preço:	Negociável
Detalhes da embalagem:	1000 peças / tamanho da embalagem: 380mm325mm345mm
Condições de pagamento:	T/T transferência

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen Guangdong, China

Certificação:

Palavras-chave:

PCB Mount 2207 Transformador de áudio de permalloy

Materiais:

Permalói

Características de frequência:

Baixa frequência

Revestimento:

2.5 ~ 50000

Forma à prova de umidade:

potting

Relação da tensão:

Número do modelo:

10k10k10k:600,600:10k,600:600-1+1:1+1,600:600

Parâmetro elétrico:

Habilidade da fonte:

1000 K-pcs/mês

Destacar:

Transformador de isolador de áudio de permalloy

Transformadores de isolamento de áudio de liga de níquel de 12 V

Descrição do produto

PCB montado 2207 Transformador de Áudio Permalloy 600:600 10K:10K 10K:600

1Descrição do produto

O PCB Mount 2207 Permalloy Audio Transformer é um componente especializado projetado para aplicações de áudio.Com um núcleo de permalloy, oferece excelentes propriedades magnéticas, como alta permeabilidade magnética e baixa histerese magnética.Isso permite que ele transfira sinais de áudio com eficiência e com distorção mínima, garantindo uma reprodução de som de alta qualidade.O projeto de montagem de PCB permite uma fácil integração em placas de circuito impresso, tornando-o conveniente para uso em vários dispositivos eletrônicos relacionados ao áudio, como amplificadores, mixers,e unidades de processamento de áudio.Ele pode isolar efetivamente circuitos, combinar impedâncias e equilibrar ou desequilibrar sinais de áudio, desempenhando um papel crucial na otimização do desempenho de áudio e na melhoria da experiência geral de áudio.

Não	Ponto de teste	Terminal de ensaio	Limitação	Condição de ensaio	Instrumento de ensaio
1	Indução	1 a 3	100 H MIN	100 Hz 03V PARALÉL	CD1063
1	Indução	4 a 6	6.0H MIN	100 Hz 0,3 V PARALÉL	CD1063
2	DCR	4 a 6	558 OHM+15%	25C	CD1063
3	Impedância	1 a 3	40 OHM土15%	25C	CD1063
4	RACIÃO DE VOLTA	1-3,4-6	600 OHM	1-2,1KHZ, 10K, carga OHM	CH3250
5	PRI-SEC	1-3,4-6	41 + 2%	10KHZ 1V	CH3250

2Características

Aspectos	Características do transformador de áudio de permalloy 2207 montado em PCB
Estrutura	-PCB - Projeto de montagem: Especificamente concebido para montagem de placas de circuito impresso.Este projeto é muito adequado para modernos, dispositivos de áudio miniaturizados, facilitando um projeto de circuito mais simplificado e eficiente em termos de espaço.
Estrutura	-Núcleo de permalloy: Utiliza um núcleo de permalloy, que tem uma estrutura física única otimizada para transferência eficiente de fluxo magnético.A estrutura magnética de grãos finos do permalloy contribui para suas excelentes propriedades magnéticas em aplicações de freqüência de áudio.
Performance elétrica	-Alta permeabilidade magnética: Permalloy oferece uma permeabilidade magnética extremamente alta. Na faixa de frequência de áudio (20Hz - 20kHz), isso permite um acoplamento magnético eficiente, minimizando as perdas de energia durante a transferência de sinal.Como resultado,, pode transmitir com precisão os sinais de baixo de baixa frequência e altos de alta frequência com atenuação mínima, garantindo uma resposta de frequência plana em todo o espectro de áudio.
	-Baixa perda de histereseExibem baixa perda de histerese magnética, o que significa que quando o campo magnético no núcleo alterna com o sinal de áudio, menos energia é desperdiçada na inversão da magnetização do núcleo.Consequentemente,, o sinal de áudio experimenta menos distorção, levando a uma reprodução de som de alta fidelidade.
	-Baixo Eddy - Perda de correnteO núcleo de permalloy, juntamente com técnicas de enrolamento adequadas, ajuda a reduzir as perdas de corrente de redemoinho.O transformador pode funcionar de forma mais eficiente, especialmente durante a utilização a longo prazo em equipamentos de áudio.
Função	-Isolamento de sinal de áudio: Isola efetivamente diferentes partes do circuito de áudio. Este isolamento impede que as interferências elétricas de uma seção do circuito afetem outras,garantir um sinal de áudio limpo e puroPor exemplo, pode separar os estágios de entrada e saída de um amplificador de áudio, protegendo a entrada sensível de ruído potencial ou interferência do estágio de saída de alta potência.
	-Combinação de impedânciaA correspondência adequada de impedância é crucial para maximizar a transferência de energia entre dispositivos,como entre um microfone e um pré-amplificador ou entre um amplificador e um alto-falanteAo ajustar a relação de voltas das bobinas do transformador, pode transformar a impedância num valor óptimo para uma transferência eficiente do sinal.
	-Conversão equilibrada/desequilibrada: Capaz de converter entre sinais de áudio equilibrados e desequilibrados.O transformador permite a integração perfeita de diferentes tipos de equipamento, aumentando a flexibilidade e a compatibilidade dos sistemas de áudio.

PCB montado 2207 Transformador de Áudio Permalloy 600:600 10K:10K 10K:600 0

PCB montado 2207 Transformador de Áudio Permalloy 600:600 10K:10K 10K:600 1
