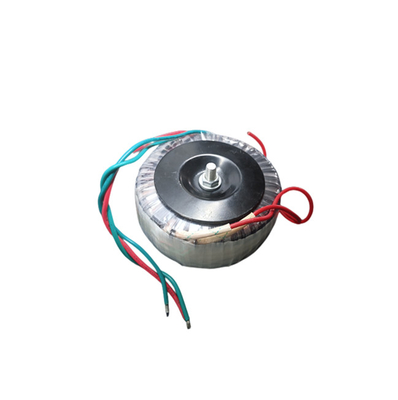

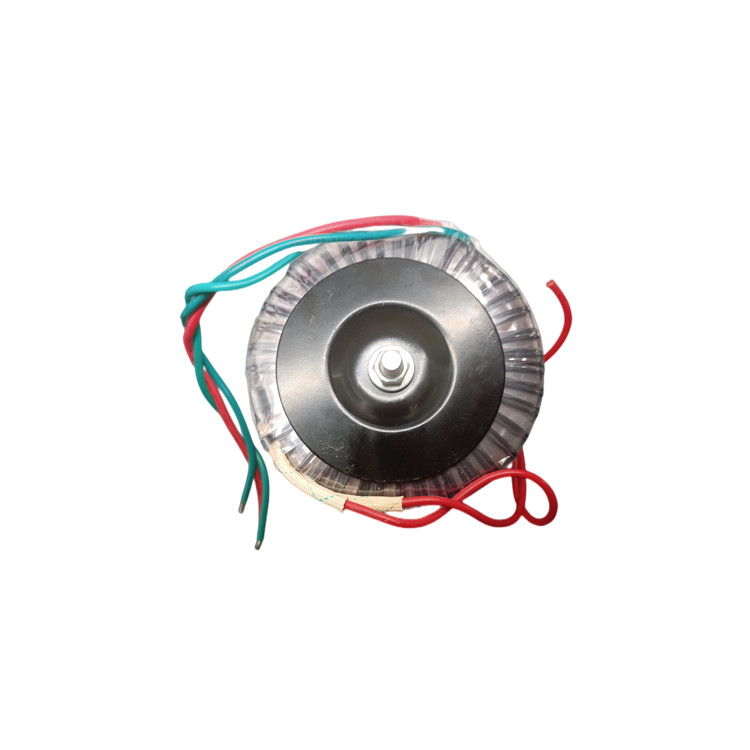

Entrada 110V 220V 230V Saída 12V 24V 55V 1000VA Transformador Toroidal de Áudio



1Descrição do produto

O transformador de áudio toroidal é um grande tipo de transformador eletrônico e tem sido amplamente utilizado em eletrodomésticos e outros equipamentos eletrônicos com altos requisitos técnicos.Seu uso principal é como transformador de potência e transformador de isolamentoOs transformadores toroidais têm uma série completa no estrangeiro e são amplamente utilizados em computadores, equipamentos médicos, telecomunicações, instrumentos e iluminação.Os transformadores toroidais da China cresceram do nada nos últimos dez anos.Além de satisfazerem a procura interna da China, são também exportados em grandes quantidades.A China é utilizada principalmente em equipamentos de áudio e equipamentos de controlo automático para eletrodomésticos, bem como iluminação de lâmpadas de quartzo e assim por diante.

2Classificação:

1Produtos de transformadores de potência normalizados:

A capacidade da série é de 8 ~ 1500VA, com uma pequena taxa de regulação de tensão, e o aumento de temperatura em plena carga é de apenas 40 °C, permitindo uma operação de sobrecarga a curto prazo,que é adequado para aplicações com requisitos elevadosOs enrolamentos primários e secundários são isolados com uma película de poliéster de grau B (130°C),e são necessárias pelo menos três camadas de fita isolante para suportar o ensaio de tensão de 4000 V AC durante 1min.

2Produtos de transformadores de potência económicos

A capacidade da série é de 501500VA. Com base em garantir o desempenho, nos esforçamos para reduzir o custo. É adequado para operação contínua sem sobrecarga.O aumento da temperatura de funcionamento é de 60°C, e a qualidade do material de isolamento é A (105°C).

3Produtos de transformadores de isolamento

O transformador de isolamento concentra-se no seu desempenho de isolamento.Os componentes primários e secundários são revestidos com pelo menos 4 camadas de película de poliéster de isolamento da classe B, e a tensão de ruptura é superior a 4000V. Todas as condutas primárias devem ser cabos de duplo isolamento.

4Transformadores de isolamento médico

Para além dos requisitos acima referidos, o transformador de isolamento para uso médico deve também satisfazer a norma UL544, ou seja,Os enrolamentos primários e secundários devem ter protecção térmica., e a distância entre o enrolamento e o escudo de cobre deve ser superior a 13 mm.

3. Aplicação:

1Equipamento de áudio

Entre os produtos de transformadores toroidais desta fábrica, há em primeiro lugar produtos que são bem conhecidos em equipamentos de áudio.Produtos de alto desempenho que podem ser utilizados como transformadores de potência em amplificadores hi-fi de alta potência da classe 3 e transformadores de potência para equipamentos de áudio de média e pequena potênciaOs transformadores toroidais de alta qualidade podem ser utilizados para os intervalos de potência de 6VA a 1000VA.

2. Controle elétrico

Transformadores de alta precisão e estabilidade fabricados por processo de transformador toroidal.Novos materiais magnéticos de alto desempenho, tais como materiais magnéticos macios de permalloy, materiais amorfos ou ligas nanocristalinas podem ser utilizados como núcleos magnéticos, com instrumentos inteligentes precisos e métodos de ensaio especiais.Pode garantir parâmetros precisos do transformador e desempenho completamente consistente.

3Equipamento médico

Transformadores toroidais especialmente concebidos e fabricados para equipamentos médicos.Também reforça especialmente a resistência elétrica e melhora o desempenho térmico anti-úmidoUm fusível térmico também é necessário para ser adicionado dentro do transformador para garantir a confiabilidade.

4Aplicação noutros domínios

Os transformadores toroidais também podem ser utilizados em inversores de potência de vários tamanhos, como sistemas de geração de energia solar e eólica.Este transformador toroidal de alta eficiência com um núcleo de ferro de baixa perda pode melhorar muito a eficiência geral da fonte de alimentação do inversor.

4Vantagens do transformador toroidal de áudio:

1. Alta eficiência elétrica

O núcleo não tem lacuna de ar, o coeficiente de empilhamento pode ser tão alto quanto 95% ou mais, a permeabilidade magnética do núcleo pode ser de 1,5 ~ 1,8T (o núcleo laminado pode ser apenas 1,2 ~ 1,4T),A eficiência elétrica é igual ou superior a 95%, e a corrente sem carga é apenas do tipo laminado.

2- Dimensões pequenas e peso leve

O peso do transformador toroidal pode ser reduzido pela metade em comparação com o transformador laminado, desde que a área da secção transversal do núcleo de ferro seja mantida igual.O transformador toroidal pode facilmente alterar a proporção do comprimento, largura e altura do núcleo de ferro, podendo ser concebido para satisfazer as dimensões externas exigidas;

3Menos interferência magnética.

O núcleo do transformador toróide não tem lacuna de ar, e os enrolamentos são uniformemente enrolados no núcleo toróide.Pode ser usado em equipamentos eletrônicos de alta sensibilidade sem blindagem adicional, tais como aplicações em amplificadores de baixo nível e equipamentos médicos;

4Menos vibração e ruído

O núcleo de ferro não tem lacuna de ar, o que pode reduzir o núcleo de ferro.

Parâmetros de forma.:
