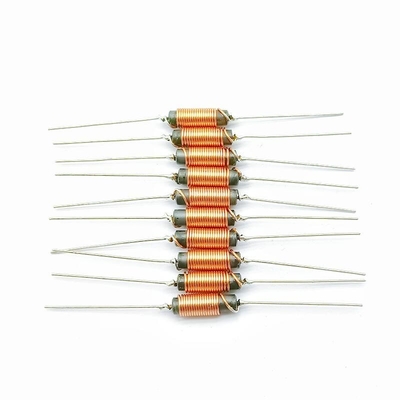

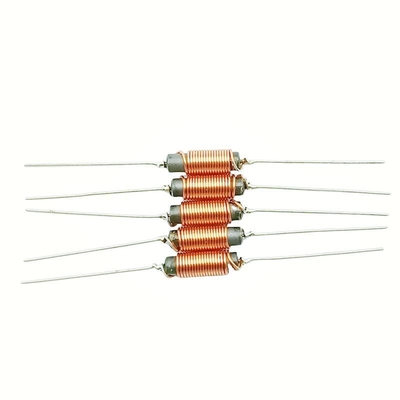

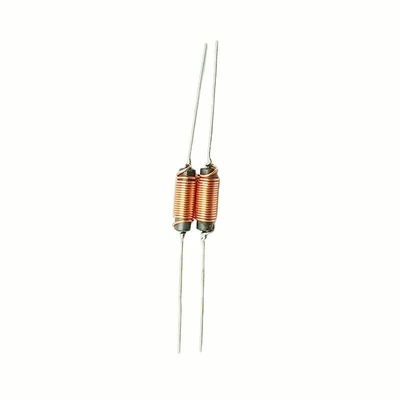

Indutor de chumbo axial RWW4*15-6uH Filtro de bobina de estrangulamento de alta precisão e tensão

1Descrição do produto

RWW4 * 15-6uH inductor de chumbo axial é um componente eletrônico comum amplamente utilizado em vários circuitos eletrônicos.O termo "Axial Leaded" refere-se ao fato de que os pinos sobem axialmente de ambas as extremidades do corpo do indutor. This structure facilitates plug-in installation on printed circuit boards (PCBs) by inserting the pins into the corresponding holes on the PCB and soldering them in place to realize the connection to the circuit.

A bobina do I-indutor é feita do suporte de enrolamento da bobina do núcleo de cobre.devido à indução eletromagnética e à resistência à mudança de corrente da força eletromotriz, alguns grandes inductores I fixos ou inductores ajustáveis (como bobinas oscilantes, bobinas de estrangulamento, etc.), os inductores I comumente utilizados são considerados como a versão vertical da indutividade axial, aplicação conveniente e indutividade axial semelhante.Indutores comumente utilizados podem ter um volume maior de tipos de inductores, e a corrente pode ser naturalmente melhorada até certo ponto; a maioria deles são fios esmaltados (ou fios de gaze) envolvidos diretamente em torno do esqueleto, e depois o núcleo magnético ou núcleo de cobre,núcleo de ferroO esqueleto é geralmente feito de plástico, bakelita, cerâmica,e pode ser feito em diferentes formas de acordo com as necessidades reaisOs pequenos inductores (como os I-inductores) geralmente não usam um esqueleto, mas envolvem diretamente o fio esmaltado em torno do núcleo magnético.

2. Função

- Armazenamento de energia: RWW4*15-6uH Axial Leaded Inductor tem a característica de armazenar energia do campo magnético.Ele será convertido em energia do campo magnético armazenadoQuando a corrente muda, a energia do campo magnético armazenada é convertida em energia elétrica liberada, de modo a manter a estabilidade relativa da corrente no circuito.

- Filtragem: em circuitos de alimentação e circuitos de processamento de sinal, o inductor de chumbo axial RWW4 * 15-6uH é frequentemente usado em conjunto com condensadores e outros componentes para formar filtros.Pode impedir que os sinais de alta frequência, permitindo a passagem de sinais de baixa frequência ou de componentes de CC, filtrando assim o circuito dos sinais de interferência e confusão, melhorando a estabilidade da fonte de alimentação e a qualidade do sinal.Por exemplo:, na saída de uma fonte de alimentação de comutação,um circuito de filtro LC composto por um indutor e um condensador pode efetivamente reduzir a ondulação na tensão de saída e fornecer uma fonte de alimentação de corrente contínua suave e estável.

- estrangulamento: em alguns circuitos, RWW4 * 15-6uH Axial Leaded Inductor pode desempenhar o papel de estrangulamento, ou seja, limitando a mudança de corrente.O inductor apresenta uma certa impedância (resistência indutiva) à corrente AC, cujo tamanho é proporcional ao valor de indutividade e à frequência da corrente AC.a magnitude da corrente AC pode ser limitada para evitar danos aos componentes do circuito causados por corrente excessiva.

- Oscilação: no circuito de oscilação, o inductor e o capacitor conduzidos por eixo RWW4*15-6uH formam um circuito de oscilação LC, que pode gerar um sinal de oscilação de frequência específica.Este sinal oscilante tem uma ampla gama de aplicações em radiocomunicações, circuitos de relógio e outros campos, fornecendo uma fonte de frequência estável para o circuito.
