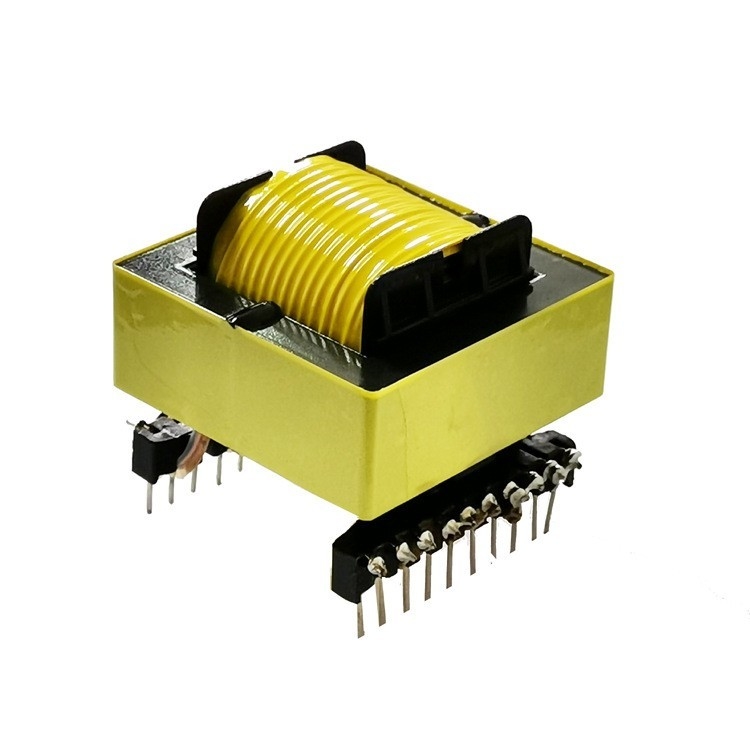

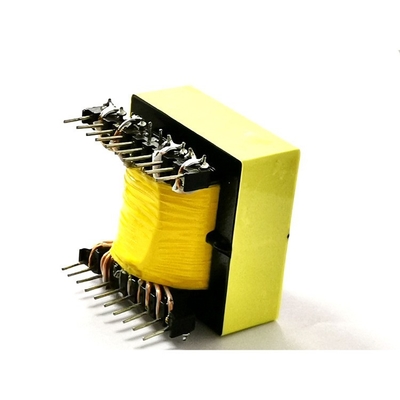

Transformador horizontal EE55 de alta frequência 0,5VA 440v a 220v

1Descrição do produto

O transformador de alta frequência EE55 possui as características de grande área de janela, enrolamento conveniente, preço moderado e alta fiabilidade.baixo custo e grande corrente. Amplamente utilizado na conversão de energia e filtragem de linha. O volume é de pequeno a grande para atender às necessidades de vários circuitos de aplicação.Se forem utilizados fios esmaltados de poliuretano resistentes a temperaturas de 155°C ou 180°C, pode atender a diferentes condições de temperatura e é adequado para várias fontes de alimentação de comutação, inversores, UPS, etc.

Os transformadores de alta frequência EE55 são frequentemente utilizados em transformadores de potência UPS e inductores, conversores DC-DC, transformadores de alimentação de comutação, transformadores de potência de inversor de veículos,Indutores de ressonância, etc.

2.Vantagens do produto

1. Desempenho elétrico superior
-- Frequência de funcionamento elevada: a frequência de funcionamento do transformador de alta frequência EE55 está geralmente na faixa de 20 kHz-500 kHz,que podem lidar efetivamente com sinais de alta frequência para satisfazer as necessidades de circuitos, tais como a troca de fontes de alimentação, inversores e outros circuitos que requerem processamento de sinal de alta frequência.

-- Grande potência de saída: 80W-2000W de potência de saída podem ser fornecidos, que podem ser adaptados a uma variedade de diferentes níveis de potência de cenários de aplicação,se é pequeno equipamento eletrônico ou alta potência UPS fonte de alimentação inversor pode ser adequado.

- Baixa indutividade de fuga: um bom design de acoplamento de enrolamento pode controlar a indutividade de fuga a um nível baixo, reduzir a perda de energia na indutividade de fuga, melhorar a eficiência de transferência de energia,e ao mesmo tempo, tornar o sinal de saída mais estável e reduzir a distorção do sinal.

2. Projeto estrutural razoável
- Área de janela grande: a estrutura central do EE55 tem uma grande área de janela, que é conveniente para enrolar e pode acomodar mais voltas da bobina,que seja propício à realização de um rácio de alta tensão ou de uma transmissão de alta corrente, e também é conveniente usar enrolamento paralelo de fio multicorrente e outras maneiras de reduzir o efeito de pele e o efeito de proximidade sob alta frequência e melhorar o desempenho do enrolamento.

- Enrolamento conveniente: com o esqueleto adequado, os núcleos EE55 são fáceis de operar durante o processo de enrolamento, o que favorece a melhoria da eficiência da produção e a redução dos custos de produção,Além de facilitar as operações de enrolamento automatizadas para garantir a qualidade e a consistência do enrolamento.

3Excelente desempenho do material
- Desempenho estável do núcleo: o material ferrita é geralmente utilizado como núcleo, caracterizado por alta permeabilidade, baixa perda de histerese e baixa perda de corrente de redemoinho, etc.Pode manter um bom desempenho magnético em condições de funcionamento de alta frequência, efetivamente transmitir e converter energia eletromagnética, e reduzir a perda de energia e a geração de calor.

- Desempenho de isolamento fiável: o material isolante utilizado tem um bom desempenho de isolamento elétrico, pode suportar alta tensão de funcionamento,para assegurar o isolamento elétrico entre as bobinas primárias e secundárias, enrolamentos e núcleos, para evitar fugas e falhas de curto-circuito, melhorar a segurança e a fiabilidade do transformador.
