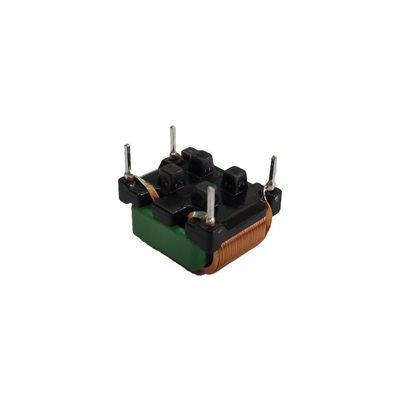

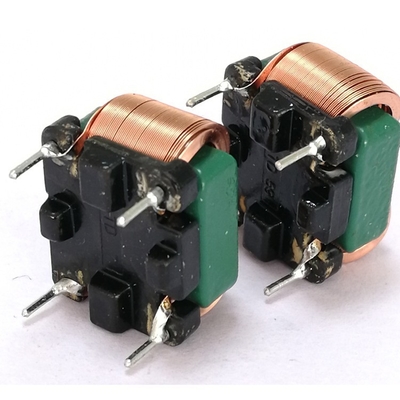

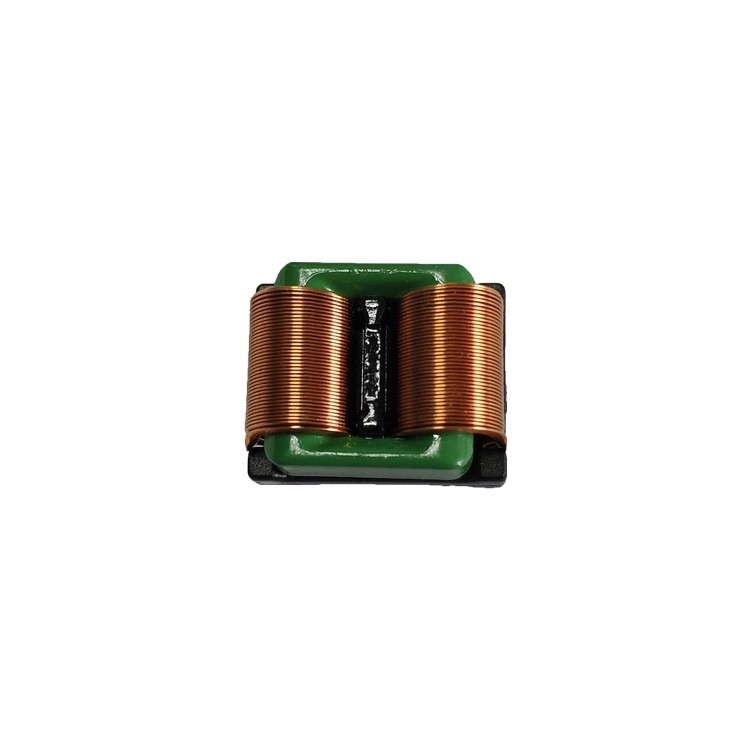

Quadrado Mn-Zn Ferrite Indutor de alta potência horizontal Filtro de modo comum de fio plano

O filtro de modo comum de fio plano é um componente de filtragem chave usado em circuitos eletrônicos, projetado especificamente para suprimir a interferência de modo comum.Em comparação com os fios circulares tradicionais, os fios planos podem fornecer uma área de superfície maior, reduzir efetivamente a resistência, reduzir o efeito sobre a pele em altas frequências e melhorar a eficiência de filtragem.Este filtro é geralmente composto de um núcleo de ferrite e um fio plano enrolado neleUtiliza as características de alta impedância do núcleo de ferrita para sinais de modo comum.O núcleo converte-os em energia térmica e consome-a., com um impacto mínimo nos sinais de modo diferencial (sinais úteis normais), garantindo a pureza do sinal transmitido no circuito.É amplamente utilizado em vários dispositivos eletrônicos com requisitos elevados de compatibilidade eletromagnética, tais como placas-mãe de computadores, equipamentos de comunicação, etc., para assegurar um funcionamento estável e fiável do equipamento.

2Vantagem.

Os filtros de modo comum de fio plano têm vantagens significativas na supressão de interferências eletromagnéticas devido ao seu design e materiais únicos
1. Desempenho de alta frequência eficiente: A estrutura de fio plano dá-lhe uma área de superfície maior e um impacto de profundidade de pele menor.A corrente é principalmente concentrada na superfície dos condutoresA grande área de superfície dos fios planos pode efetivamente reduzir a resistência, minimizar a perda de sinal e suprimir de forma mais eficiente a interferência de modo comum de alta frequência.

2. Boas características de dissipação de calor: devido à grande área de dissipação de calor dos fios planos, em comparação com os filtros tradicionais circulares,O calor gerado durante a operação pode ser dissipado mais rapidamenteIsto não só melhora a estabilidade do filtro, mas também prolonga a sua vida útil, fazendo-o funcionar bem em circuitos operacionais de alta potência e de longo prazo, tais como circuitos de alimentação de servidores.

3Supressão precisa do modo comum: ao otimizar o material do núcleo magnético e o método de enrolamento de fio plano, pode-se gerar com precisão uma alta impedância para sinais de interferência do modo comum,enquanto a impedância para os sinais de modo diferencial (sinais úteis normais) é extremamente baixaEsta característica garante que, ao mesmo tempo que suprime a interferência do modo comum, quase não tem impacto na transmissão normal do sinal no circuito, garantindo a integridade e precisão do sinal.

4. Baixa radiação eletromagnética: A estrutura do enrolamento de fio plano ajuda a reduzir a radiação eletromagnética.tais como equipamentos médicos, equipamentos eletrónicos de aviação, etc., filtros de modo comum de fio plano podem reduzir eficazmente a radiação eletromagnética gerada por si mesmos,evitar interferências com outros dispositivos sensíveis ao seu redor, e também melhorar a sua capacidade anti-interferência.
