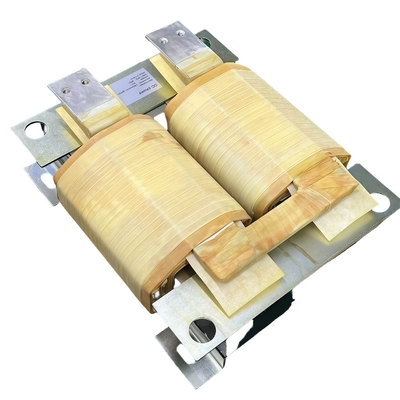

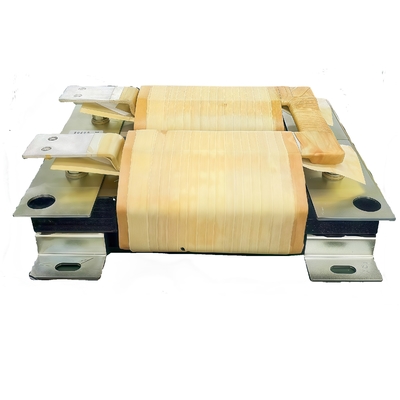

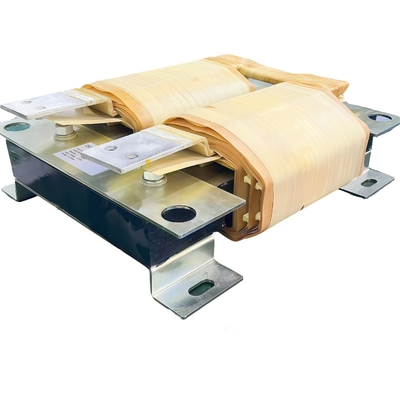

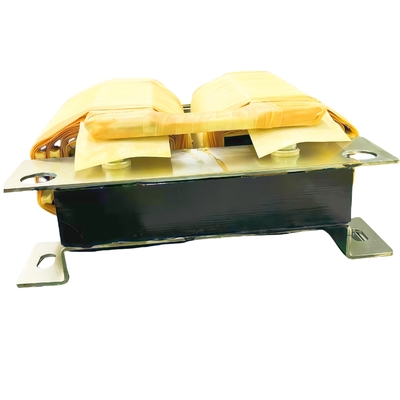

Reator de corrente contínua de alumínio 140uH/254uH/480uH 690V

1Descrição do produto

Este estrangulamento / reator de CC personalizado oferece opções de indutividade versáteis (140μH, 254μH, 480μH) para aplicações de alta tensão até 690V, projetado para suavizar a corrente CC, reduzir a ondulação,e proteger a eletrónica de potência nos motores industriaisA sua construção robusta garante um desempenho fiável em ambientes exigentes, com elevada capacidade de corrente e perdas mínimas.

O estrangulamento de corrente contínua é um componente eletrônico passivo usado para suprimir o ruído de alta frequência ou ondulação em circuitos de corrente contínua.As seguintes são as suas principais características:

1Suprimir ruídos de alta frequência
Características de filtragem de baixa passagem: o DC Choke tem uma impedância extremamente baixa para sinais de CC ou de baixa frequência (principalmente a partir da resistência DC dos fios),mas apresenta uma alta impedância ao ruído de alta frequência (como ruído de comutação de fontes de alimentação de comutação, interferências EMI/RFI), que podem efetivamente filtrar estas interferências.

Combinado com condensadores: muitas vezes combinado com condensadores para formar filtros LC, suavizando ainda mais a fonte de alimentação CC.

2Manter a estabilidade da corrente contínua
Prevenção de mudanças repentinas de corrente: Utilizando a característica da indutividade que "obstrui as mudanças de corrente",suprime as flutuações de corrente causadas por alterações de carga ou comutação da fonte de alimentação, e protege o circuito de choques instantâneos.

Reduzir a ondulação: nas fontes de alimentação de modo de interrupção (como circuitos Buck/Boost), a ondulação de corrente na saída pode ser reduzida.

3. Baixa resistência de CC (DCR)
Alta eficiência: durante o projeto, é necessário minimizar a resistência à corrente contínua (DCR) da bobina para reduzir a perda de energia e a geração de calor,especialmente em aplicações de alta corrente, tais como motores e inversores fotovoltaicos.

4Capacidade de corrente de saturação
Saturação antimagnética:É necessário escolher um modelo com uma corrente de saturação (Isat) superior à corrente de funcionamento para evitar uma queda súbita do valor de indutividade devido à saturação do núcleo magnéticoOs núcleos magnéticos em pó comumente utilizados (como o silício de ferro e alumínio) ou os núcleos magnéticos de circuito aberto são usados para melhorar a resistência à saturação.

5. Cenários de aplicação
Circuito de alimentação: filtragem de entrada/saída da fonte de alimentação por comutação, conversor CC-CC.

Motor: suprimir o ruído gerado pela comutação do motor.

Novo sistema energético: filtragem de autocarros de CC para inversores fotovoltaicos e estações de carregamento de veículos eléctricos.

Equipamento industrial: supressão de EMI para máquinas de solda e conversores de frequência.

6Diferenças do AC Choke
Bias de corrente contínua: os estrangulamentos de corrente contínua devem suportar a corrente contínua no núcleo magnético e a estabilidade da indutividade sob bias deve ser considerada no projeto;E os estranguladores AC (como os inductores AC) só lidam com corrente alternada.

Não há perda de corrente turbulenta: o núcleo magnético não tem campo magnético alternado sob corrente contínua, portanto não há perda de corrente turbulenta (mas deve-se prestar atenção à saturação causada pelo viés de corrente contínua).

7Parâmetros-chave para a selecção
Valor de indutividade (L): Selecionar com base na frequência do ruído e nos requisitos de filtragem.

Corrente nominal: incluindo a corrente de trabalho em CC e a corrente de saturação.

DCR: Afeta o consumo de energia e o aumento da temperatura.

Características de temperatura: se o valor de indutividade é estável a altas temperaturas.

resumir
O DC Choke alcança estabilidade de CC e supressão de ruído através de suas características indutivas, e seu desempenho depende do material do núcleo magnético, design de enrolamento e condições operacionais.Para aplicações de alto desempenho ou de alta potência, é necessário equilibrar o valor de indutividade, a corrente de saturação e a DCR.
